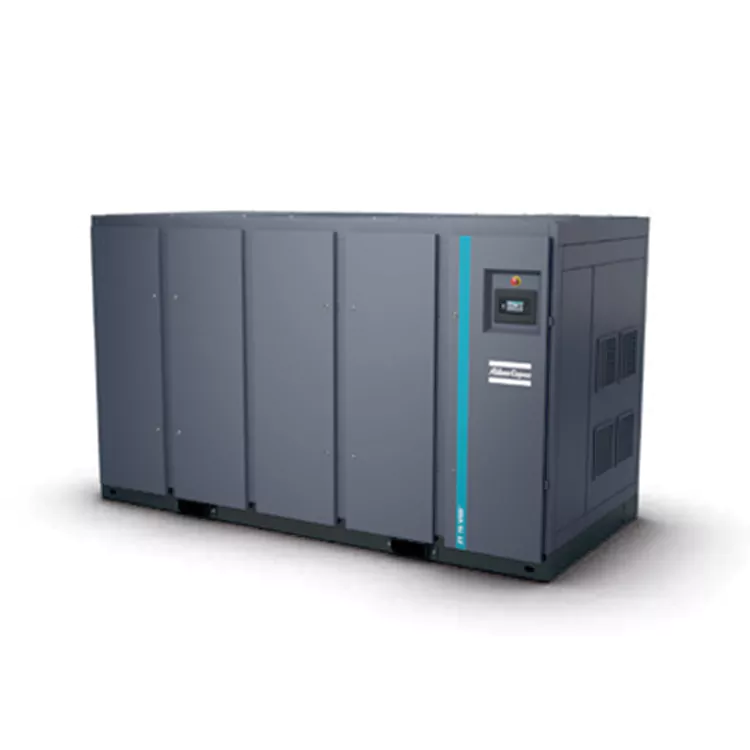

Bezolejový vzduchový kompresor s proměnnou frekvencí VSD

Získávání zdrojů od profesionálních výrobců bezolejových vzduchových kompresorů s proměnnou frekvencí VSD z Číny umožňuje globálním výrobním manažerům snížit ztráty energie v továrnách způsobené kolísáním tlaku. Integrovaný invertorový design DECHUAN nabízí flexibilní rozsah volby tlaku od 4 do 10 barů, čímž chrání citlivé pneumatické nástroje zapojené za sebou.

Přesné inženýrství pohonu s proměnnou rychlostí

Vzduchové kompresory s pevnými otáčkami se neustále zatěžují a odebírají, přičemž odebírají vysoký výkon, i když se nepoužívá žádný vzduch. Toto cyklování způsobuje prudké poklesy tlaku a urychluje mechanické opotřebení. Bezolejový vzduchový kompresor VSD odstraňuje tyto problémy nepřetržitým elektronickým nastavením:

• Synchronizace průtoku v reálném čase: Vlastní frekvenční měnič monitoruje tlak v potrubí až na zlomky baru a okamžitě upravuje otáčky motoru tak, aby odpovídaly aktivním vzduchovým nástrojům vašeho závodu.

• Výhoda měkkého rozběhu: Eliminuje vysokonapěťové rázy typické pro tradiční spouštění motoru s pevnými otáčkami, chrání elektrickou síť vašeho závodu a snižuje mechanické namáhání vnitřních převodů.

• Bez odvětrání stlačeného vzduchu: Zabraňuje plýtvání stlačeným vzduchem do atmosféry během vykládacích cyklů a zajišťuje, že každý kilowatt výkonu se přímo promítne do využitelného objemu vzduchu.

Problém kolísání tlaku v automatizovaných linkách

Vzduchové kompresory s pevnými otáčkami způsobují velké kolísání tlaku ve vašich hlavních potrubích, když cyklují mezi stavy nakládání a vykládání. Tyto poklesy tlaku mohou způsobit chybné podávání automatizovaných robotů typu pick-and-place nebo přesných pneumatických balicích strojů, což má za následek vady produktu a neočekávané zastavení montážní linky.

Tento bezolejový vzduchový kompresor s proměnnou frekvencí VSD řeší změny tlaku pomocí modulace v reálném čase:

• Strict Pressure Band Control: Udržuje stabilní tlak v potrubí v těsném rozmezí 0,10 bar (1,5 psi), čímž zajišťuje konzistentní výkon pro automatizované pneumatické nářadí.

• Schopnost měkkého rozběhu: Frekvenční měnič postupně zvyšuje otáčky motoru, čímž se vyhne prudkým rázům elektrického proudu, které mohou narušit blízkou tovární elektroniku.

• Wide Inverter Speed ​​Window: Nabízí široký certifikovaný rozsah nastavení průtoku plynu až do 75 % plné kapacity bez kritických mechanických vibrací.

Klíčové technické parametry

• Flexibilita tlaku: Nastavitelná od 4,0 bar do 10,0 bar

• Profil úspory energie: Až 35% průměrné snížení energie oproti alternativám s pevnou rychlostí

• Objemová výstupní kapacita: 4,2 až 148,5 m³/min dynamické dodávky

• Kryt měniče: Vysoce účinná skříň dimenzovaná pro stabilní provoz až do 50 °C

ZR/ZT 55-90 (FF) STD

ZR/ZT 75-90 VSD (FF) STD

Výkonnostní referenční podmínky pro jednotku byly měřeny podle přílohy C, 4. vydání (2009) normy ISO 1217:

· Relativní vlhkost: 0%

· Absolutní vstupní tlak: 1 bar

· Vstupní teplota: 20°C Rychlost vypouštění (FAD) byla měřena při následujících provozních tlacích:

Typ konstantní rychlosti:

·  -7,5 bar typ: 7 bar

· -8,6 bar typ: 7 bar

· Typ -10 bar: 9 bar

Typ VSD:

· -8,6 bar typ: 7 bar

· -10,4 bar typ: 9 bar

· (2) Hladina váženého emisního akustického tlaku třídy A pracovní stanice (LpWSAd). Měřeno podle ISO 2151:2004 (s použitím metody snímání intenzity zvuku 150 9614/2). Nově přidaný korekční faktor je zcela nejistá hodnota (KpAd) v souladu s testovacím kódem.

· (3) Hmotnost je pouze orientační; má přednost dodaná skutečná hmotnost.

ZR/ZT 110-160 (FF) STD

ZR/ZT 110-160 VSD (FF) STD

Podle normy ISO 1217, příloha C, 4. vydání (2009), jsou referenční podmínky výkonu jednotky následující:

· Relativní vlhkost: 0%

· Absolutní vstupní tlak: 1 bar

· Vstupní teplota: 20°C

Výtlak FAD se měří při následujících provozních tlacích:

Modely s konstantní rychlostí:

-7,5 bar modely: 7 bar

-8,6 bar modely: 7 bar

-10 bar modely: 9 bar

Modely VSD:

-8,6 bar modely: 7 bar

-10,4 bar modely: 9 bar

(2) Hladina váženého emisního akustického tlaku třídy A pracovní stanice (LpWSAd). Měřeno podle ISO 2151:2004 (metoda snímání intenzity zvuku ISO 9614/2). Nově přidaný korekční faktor KpAd je nejistý a vyhovuje testovacímu kódu.

(3) V1=380V, V2=400V.

(4) Hmotnost je pouze orientační; má přednost skutečná hmotnost.

ZR/ZT 200-275 (FF)

 ZR/ZT 250-315 VSD (FF)

-Relativní vlhkost: 0%

-Absolutní vstupní tlak: 1bar

- Vstupní teplota: 20°℃

Rychlost vypouštění (FAD) byla měřena při následujících provozních tlacích

Typ konstantní rychlosti:

-7,5 bar typ: 7 bar

-8,6 bar typ: 7 bar

-10 bar typ: 9 bar

Typ VSD:

-8,6 bar typ: 7 bar

-10,4 bar typ: 9 bar

(2) Hladina váženého emisního akustického tlaku třídy A pracovní stanice (LpWSAd).

Měřeno podle ISO 2151:2004 (s použitím 150 9614/2 (metoda skenování intenzity zvuku).

Nově přidaný korekční faktor je zcela nejistá hodnota (KpAd) v souladu s testovacím kódem.

(3) Hmotnost je pouze orientační; má přednost dodaná skutečná hmotnost.

300–750 ZR

ZR 355-900 VSD

Výkonnostní referenční podmínky pro jednotku byly měřeny podle přílohy C, 4. vydání (2009) normy ISO 1217:

· Relativní vlhkost: 0%

· Absolutní vstupní tlak: 1 bar

· Vstupní teplota: 20°C Rychlost vypouštění (FAD) byla měřena při následujících provozních tlacích:

Typ konstantní rychlosti:

·  -7,5 bar typ: 7 bar

· -8,6 bar typ: 7 bar

· Typ -10 bar: 9 bar

Typ VSD:

· -8,6 bar typ: 7 bar

· -10,4 bar typ: 9 bar

· (2) Hladina váženého emisního akustického tlaku třídy A pracovní stanice (LpWSAd). Měřeno podle ISO 2151:2004 (s použitím metody snímání intenzity zvuku 150 9614/2). Nově přidaný korekční faktor je zcela nejistá hodnota (KpAd) v souladu s testovacím kódem.

· (3) Hmotnost je pouze orientační; má přednost dodaná skutečná hmotnost.

ZR 200X-400X

ZR/ZT 75-160 VSD+

ZR/ZT 75-160 VSD+ FF

Výkonnostní referenční podmínky pro jednotku byly měřeny podle přílohy C, 4. vydání (2009) normy ISO 1217:

· Relativní vlhkost: 0%

· Absolutní vstupní tlak: 1 bar

· Vstupní teplota: 20°C Rychlost vypouštění (FAD) byla měřena při následujících provozních tlacích:

Typ konstantní rychlosti:

·  -7,5 bar typ: 7 bar

· -8,6 bar typ: 7 bar

· Typ -10 bar: 9 bar

Typ VSD:

· -8,6 bar typ: 7 bar

· -10,4 bar typ: 9 bar

· (2) Hladina váženého emisního akustického tlaku třídy A pracovní stanice (LpWSAd). Měřeno podle ISO 2151:2004 (s použitím metody snímání intenzity zvuku 150 9614/2). Nově přidaný korekční faktor je zcela nejistá hodnota (KpAd) v souladu s testovacím kódem.

· (3) Hmotnost je pouze orientační; má přednost dodaná skutečná hmotnost.

Komplexní technická podpora společnosti DECHUAN

DECHUAN poskytuje kompletní inženýrské služby pro vaše aerodynamické instalace bezolejového vzduchového kompresoru s proměnnou frekvencí VSD. Náš tým se sídlem v Šanghaji řídí celý proces od počátečního návrhu potrubí a uvedení systému do provozu až po dlouhodobé rutinní kontroly a nouzové opravy. Slibujeme 10minutovou telefonickou odezvu a asistenci na místě do jedné hodiny pro regionální klienty, aby udrželi vaši výrobu v pohybu.

Vlastní kalibrace a procesní tok

• Profilování poptávky na místě: Analyzujeme týdenní trendy využití vzduchu ve vašem zařízení, abychom naprogramovali optimální křivky zrychlení invertoru.

• Konfigurace rozhraní Elektronikon®: Centrální řídicí jednotka je předkonfigurována tak, aby zvládla nastavení na více strojích a vyrovnala dobu chodu všech aktivních kompresorů.

• Hard Ambient Optimization: Invertory jsou namontovány uvnitř chráněného krytu s vyhrazenými chladicími cestami, což zajišťuje spolehlivý výkon v neklimatizovaných užitkových prostorách.

FAQ

Otázka: Jak zvládá bezolejový vzduchový kompresor s proměnnou frekvencí VSD vysoké okolní teploty v místnosti?

Odpověď: Vysoce účinný měnič je zabudován přímo do elektrické ovládací skříně navržené pro provoz při okolní teplotě až 50 °C/122 °F (standardní hodnocení do 40 °C), což zabraňuje tepelnému vypnutí během horkých letních měsíců.

Otázka: Způsobuje měnič zrychlené opotřebení ložisek motoru kompresoru?

Odpověď: Ne. Motory DECHUAN navržené na zakázku obsahují chráněná izolovaná ložiska. Tím se zabrání tomu, aby elektrické EDM proudy procházely ložisky, čímž se eliminuje elektrická důlková korekce a je zajištěna dlouhá mechanická životnost.

Otázka: Generuje měnič kmitočtu elektrický šum, který by mohl ovlivnit naše další automatizované stroje?

Odpověď: Ne. Všechny systémy DECHUAN VSD mají integrované filtry elektromagnetické kompatibility (EMC) a stíněné skříně. Jsou plně certifikovány, aby bylo zajištěno, že jejich provoz nezpůsobí elektrické rušení vaší citlivé elektroniky nebo automatizovaných systémů.
