Bezolejový šroubový vzduchový kompresor

Základní parametry

Výtlak: 4,2-148,5 m³/min

Výkon: 55-900kw

Průmyslový standard

Bezolejový vzduch se používá v celé řadě průmyslových odvětví, kde je kvalita vzduchu kritická pro finální produkty a výrobní procesy, včetně potravin a nápojů, farmacie, petrochemie, polovodičů a elektroniky, lékařství, automobilového lakování a textilu. V těchto náročných aplikacích může i nepatrná kontaminace oleje vést k nákladným prostojům nebo poškození produktu.

Průkopník v technologii bezolejového vzduchu

Společnost Atlas Copco se posledních 60 let věnuje výzkumu a vývoji technologie bezolejových šroubových vzduchových kompresorů a uvádí na trh řadu bezolejových vzduchových kompresorů a dmychadel, aby zákazníkům poskytla čistý vzduch. Prostřednictvím nepřetržitého výzkumu a vývoje společnost Atlas Copco opět dosáhla nového milníku a stala se prvním výrobcem vzduchových kompresorů, který úspěšně dosáhl certifikace TŘÍDY 0.

Eliminace rizik

Aby společnost Atlas Copco splnila přísné požadavky svých zákazníků, pověřila renomovanou zkušební organizaci TÚV testováním svých bezolejových kompresorů a dmychadel. TÚV použil přísné testovací metody, zkoumal všechny možné formy oleje v širokém teplotním a tlakovém rozsahu a nenašel žádné stopy oleje ve výstupním proudu vzduchu.

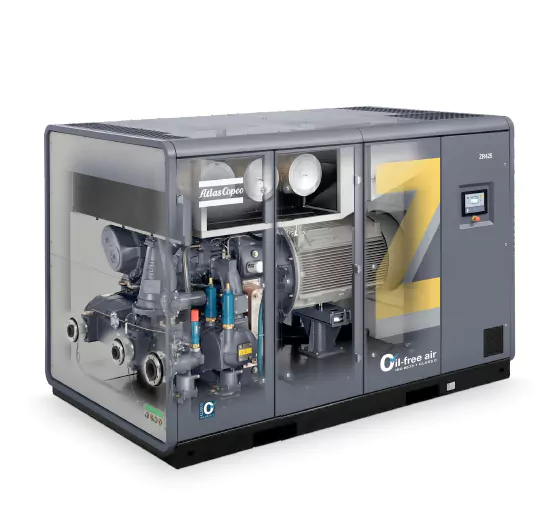

Vyspělá bezolejová šroubová technologie ZR, vodou chlazené modely

①Prémiová bezolejová hlava kompresoru

• Jedinečný design těsnění typu Z zajišťuje čistý, vysoce kvalitní stlačený vzduch bez oleje.

• Prvotřídní povlak rotoru společnosti Atlas Copco zajišťuje vysokou účinnost a odolnost.

• Chladící bunda.

②Pokročilý ovladač jednotky Elektronikon®

• Ovládá současně bezolejový šroubový vzduchový kompresor a sušič prostřednictvím integrovaného řídicího systému.

• Poskytuje monitorování celkového stavu výkonu systému prostřednictvím proaktivních pokynů k údržbě, poruchových alarmů a funkcí bezpečnostního vypnutí.

• K dispozici je více jazyků zobrazení.

• Speciálně navrženo pro připojení k horizontálnímu ovládání systému ES,

integrované se standardními sériovými komunikačními protokoly.

③Přidat/vyjmout ventil

• Není nutný externí přívod vzduchu.

• Mechanicky blokované sací a odvzdušňovací ventily.

• Extrémně nízký vykládací výkon.

④ Vysoce účinný chladič a odlučovač vody

• Svazek trubek z nerezové oceli odolný proti korozi.

• Vysoce spolehlivé robotické svařování; bez úniku.

• Hliníková žebra ve tvaru hvězdy pro větší plochu výměny tepla.

• Labyrintově navržený odlučovač vody účinně odděluje kondenzát od stlačeného vzduchu.

⑤ Vysoce účinný motor + VSD

• Motor TEFC IP55 zabraňuje vnikání prachu a chemikálií.

• Nepřetržitý provoz v náročných podmínkách okolní teploty.

• Přímá úspora energie až 35 % díky motoru s proměnnou frekvencí (VSD).

• Nastavitelný rozsah průtoku od 30 % do 100 %.

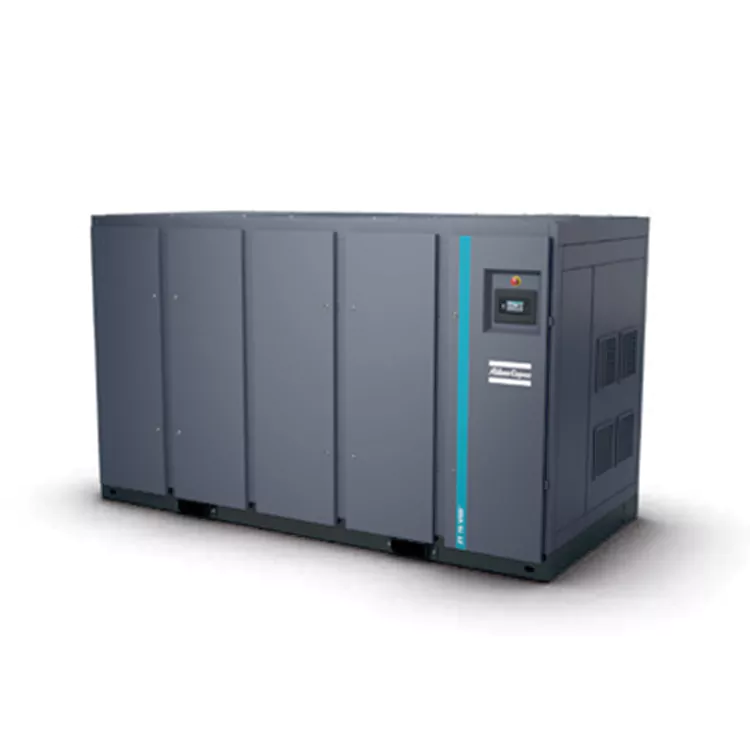

Vzduchem chlazený model ZT se může pochlubit komplexním a výjimečným designem.

①Používá AGMA A5/DIN stupeň 5 převodů

• Dlouhá životnost

• Nízké ztráty přenosu, snížení hluku a vibrací.

②Prémiový rotor bezolejového kompresoru

• Špičkový bezolejový rotační šroubový kompresor dodává vysoce kvalitní vzduch.

• Vynikající povrchová úprava rotoru a chladicí plášť zajišťují celkovou účinnost kompresoru.

③Vysoká rotorová ložiska

• Udržujte vysokou stabilitu při různém zatížení.

• Snadno se přizpůsobí změnám zatížení.

④ Vysoce účinný vzduchový chladič

• Předchladič z nerezové oceli s chladičem.

• Vynikající výkon výměny tepla.

• Snadno se čistí.

• Nízkohlučný, nízkoenergetický radiální chladicí ventilátor.

⑤Integrovaný VSD

• Přímá úspora energie až 35 % pomocí motoru s proměnnou frekvencí (VSD).

• Výrazně snížené ztráty při vykládce.

• Žádné odvětrávání, což zabraňuje plýtvání stlačeným vzduchem do atmosféry.

• Rozsah nastavení průtoku 30 % až 100 %.

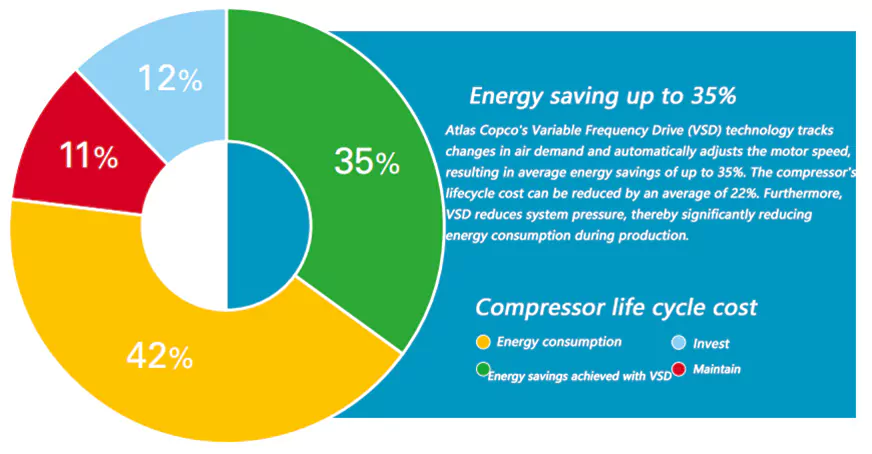

Pohon s proměnnou frekvencí (VSD): Snížení nákladů na energii

Spotřeba energie představuje více než 80 % celkových nákladů životního cyklu bezolejového šroubového vzduchového kompresoru. Elektřina použitá při výrobě stlačeného vzduchu navíc představuje více než 40 % celkových nákladů továrny na elektřinu. Aby se snížily náklady na energii, společnost Atlas Copco vyvinula technologii Variable Frequency Drive (VSD) v průmyslu stlačeného vzduchu. VSD nejen šetří značné množství energie, ale také chrání životní prostředí pro budoucí generace. Díky neustálým investicím do této technologie je společnost Atlas Copco schopna nabídnout nejširší sortiment integrovaných kompresorů VSD na trhu.

Jedinečné vlastnosti integrovaného VSD Atlas Copco

1. Elektronikon* současně ovládá kompresor a integrovaný invertor, což zajišťuje bezpečný provoz.

2. VSD nabízí flexibilní výběr tlaku od 4 do 10 bar, což snižuje náklady na elektřinu.

3. Zakázkově navržený měnič a motor (s chráněnými ložisky) poskytují vysokou účinnost v celém rozsahu otáček.

4. Motor je speciálně navržen pro provoz při nízkých otáčkách, přičemž plně zohledňuje požadavky na chlazení motoru i kompresoru při nízkých otáčkách.

5. Všechny kompresory Atlas Copco VSD jsou certifikovány a licencovány. Provoz kompresoru neovlivňuje externí zařízení a naopak.

6. Zesílené mechanické součásti zajišťují, že rozsah provozních otáček klíčových součástí je řízen pod kritickou úrovní vibrací.

7. Vysoce účinný invertor vestavěný do elektrické ovládací skříně zajišťuje stabilní provoz kompresoru při okolní teplotě až 50°C/122°F (standardní provozní teplota až 40°C/104°F).

8. Neexistuje žádné „okno rychlosti“, které zvyšuje spotřebu energie nebo ovlivňuje stabilitu čistého tlaku; rozsah nastavení průtoku plynu kompresorem je pouhých 75 %.

9. Kolísání tlaku v potrubí by se mělo udržovat v rozmezí 0,10 bar (1,5 psi).

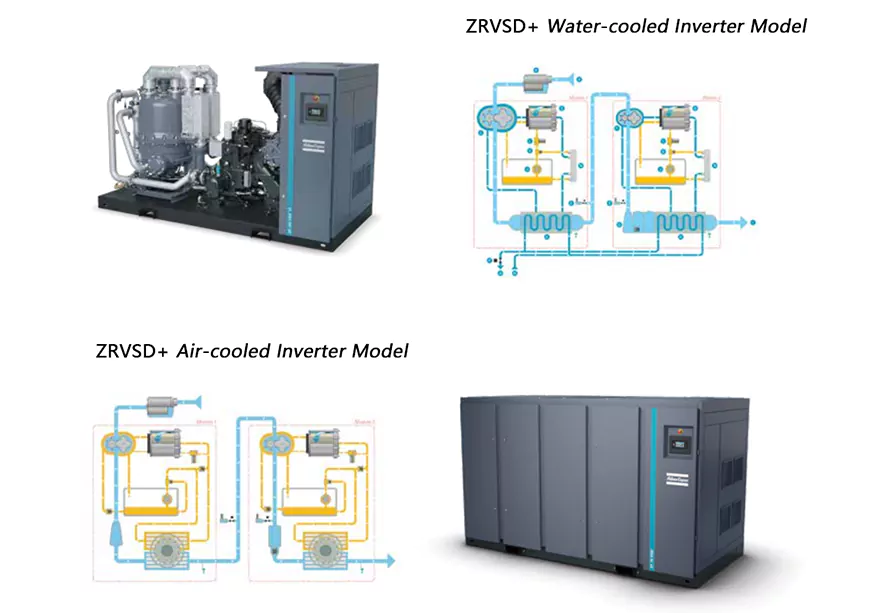

Invertorový pohon Atlas Copco ZVSD+ se dvěma permanentními magnety

• Bezolejový šroubový vzduchový kompresor využívá novou generaci vysoce účinných kompresorových hlav pro zlepšení účinnosti komprese.

• Každá z vysokotlakých a nízkotlakých kompresorových hlav je vybavena vysoce účinným motorem s proměnnou frekvencí s permanentním magnetem (IE5) s krytím IP66, který v reálném čase upravuje otáčky podle změn požadavku na stlačený vzduch, čímž šetří energii a zlepšuje účinnost.

• Spolehlivá ložiska mazaná olejem.

• Frekvenční měnič společnosti Atlas Copco navržený na míru umožňuje nastavení frekvence vysokého průtoku mezi 20 % a 100 %.

• Kompaktní design šetří instalační prostor.
