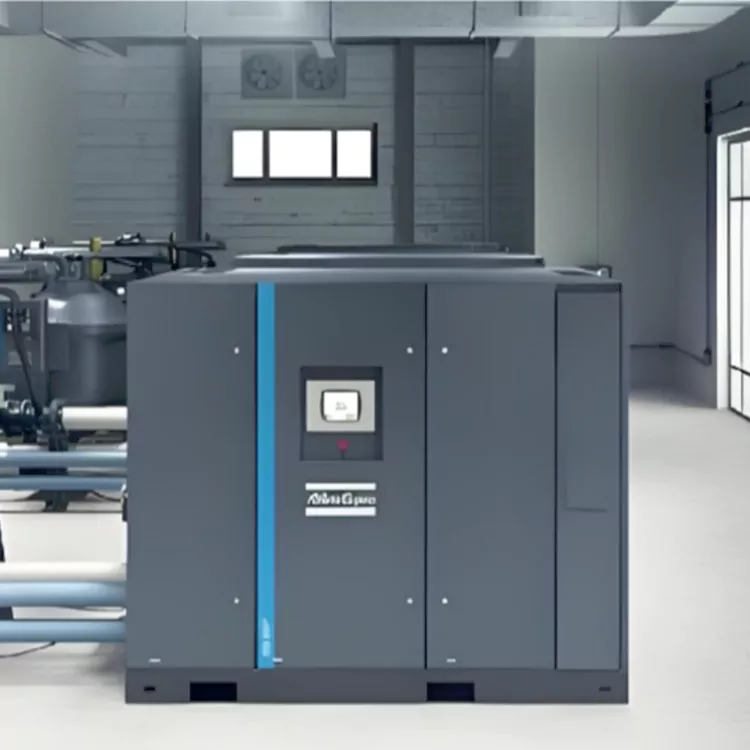

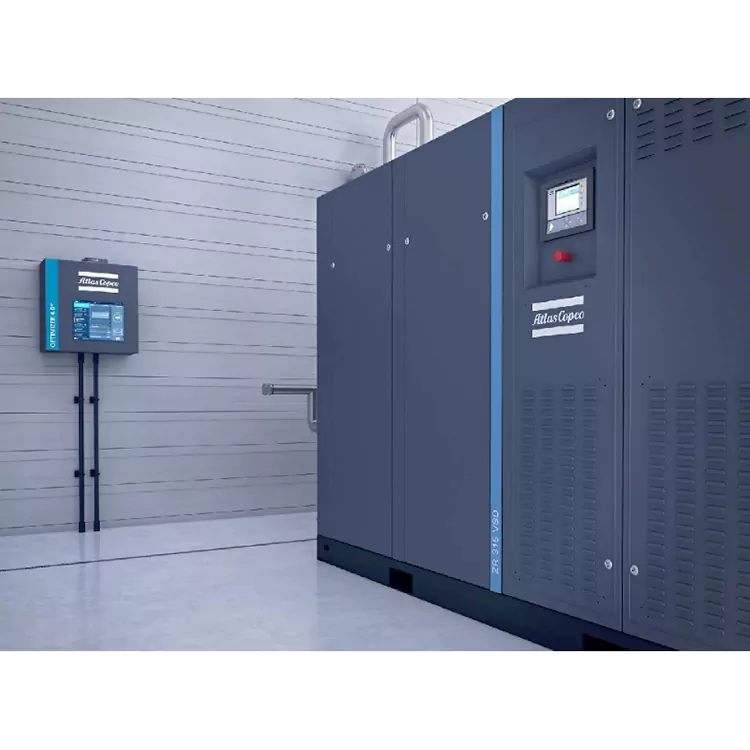

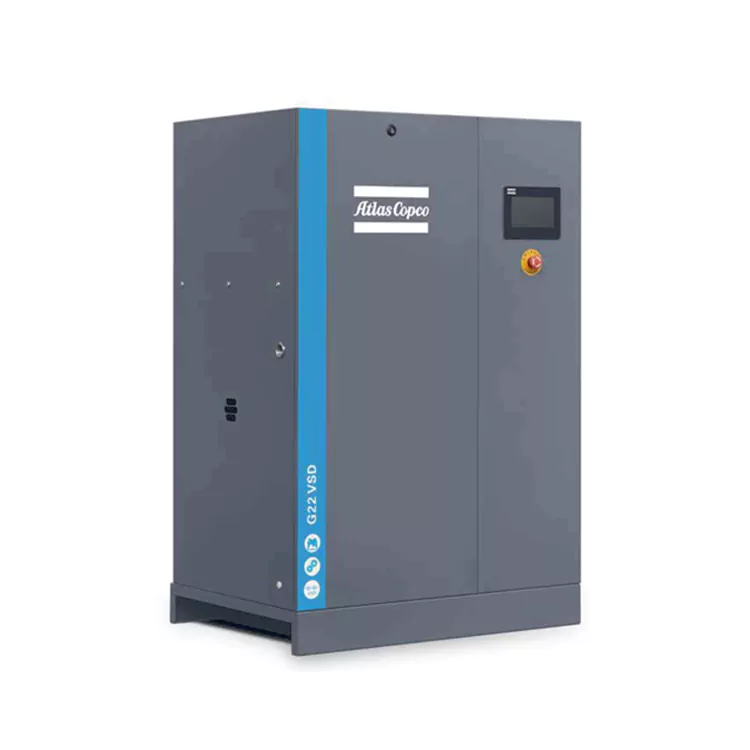

Vzduchový kompresor s proměnnou frekvencí VSD

Hlavní výhoda

Vysoká spolehlivost

Vzduchový kompresor s proměnnou frekvencí VSD je speciálně navržen pro nepřetržitý provoz.

Dokáže spolehlivě pracovat při teplotách až 46 °C/115 °F.

Spouštění s proměnnou frekvencí může snížit namáhání klíčových součástí a snížit startovací proud.

Standardně vybaveno vysokoteplotním termostatickým ventilem.

Nízké provozní náklady

Technologie VSD může dosáhnout úspory energie až 35 %.

IE4 vysoce účinný motor s permanentními magnety (PM) chlazený olejem.

Pokročilé komponenty přepravují více vzduchu s vyšší účinností.

Snadná instalace a údržba

Na výběr jsou verze pro instalaci na podlahu nebo na nádrž.

Menší podlahová plocha zajišťuje flexibilitu instalace.

Hlavní součásti, odlučovač oleje a filtr se snadno udržují a obsluhují.

Jsme profesionální výrobce a dodavatel vzduchových kompresorů v Číně. Vítejte na konzultaci a nákupu.

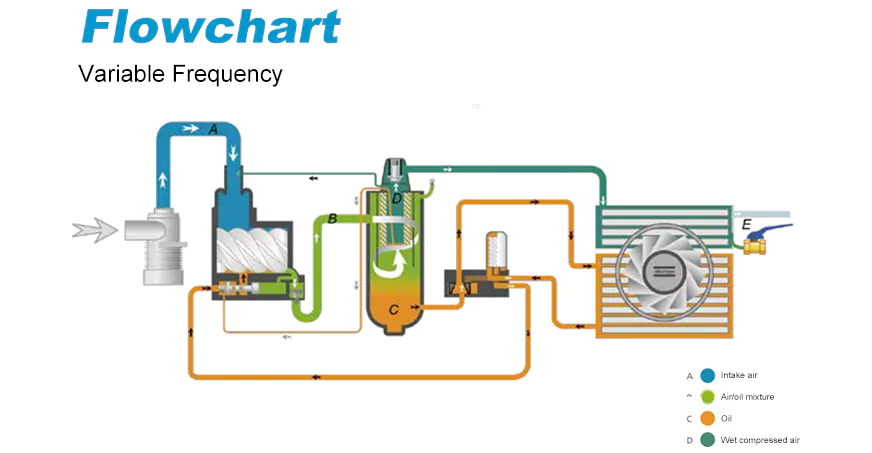

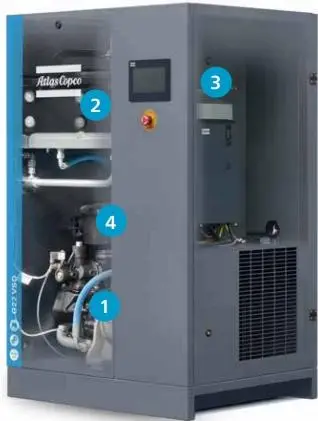

Pohon s proměnnou frekvencí

1. Vysoce účinný systém pohonu

Pohonný systém využívá vysoce účinné motory s permanentními magnety (IPM), které splňují normu IE4.

Rozumný a vynikající design může dosáhnout vynikajícího účinku chlazení oleje.

Krytí IP54.

2. Systém chlazení žeber ve tvaru W

Konstrukce W-fin zajišťuje spolehlivý provoz v náročných podmínkách.

Axiální ventilátory mohou zvýšit chladicí výkon.

3. Elektrická skříň

Pokročilý dotykový ovladač.

Frekvenční měnič, speciálně navržený pro vzduchové kompresory, může zajistit samoregulační řízení v abnormálních situacích.

4. Odolné olejové filtry/odlučovače oleje

Olejový filtr je vybaven integrovaným obtokovým ventilem.

Proč potřebujeme VSD?

Technologie pohonu s proměnnými otáčkami G7-22 VSD umožňuje, aby otáčky motoru kompresoru odpovídaly vašim požadavkům na vzduch.

V porovnání s tradičními nakládacími/vykládacími stroji může VSD vzduchový kompresor s proměnnou frekvencí ušetřit až 35 %* energie. Olejem chlazený motor s permanentními magnety GVSD se navíc může spustit a zastavit pod plným tlakem systému bez odlehčení. Eliminuje také nárazový špičkový proud během spouštění.

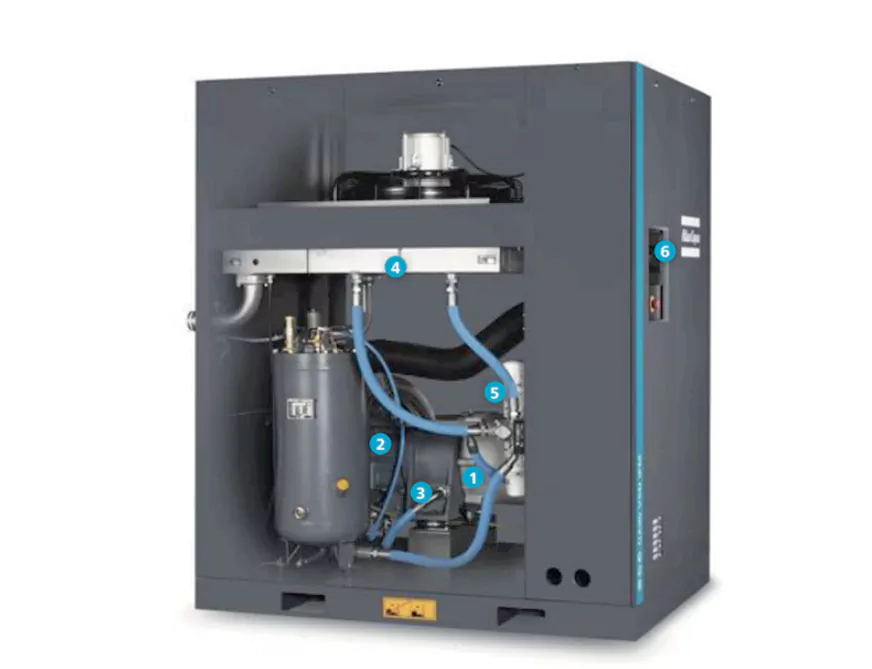

Vlastnosti produktu

① Menší podlahová plocha

Vzduchový kompresor s proměnnou frekvencí VSD šetří více místa pro instalaci a může nainstalovat více strojů v omezeném prostoru.

② Přišroubujte hostitele

· Asymetrický profil rotoru a pečlivě vybraná ložiska.

· Vysoce výkonné rotory výrazně snižují provozní náklady.

③ Účinný chladič

Teplota výfuku hlavy stroje je v rozumném rozsahu, což snižuje ztráty způsobené vysokými teplotami.

Jádro vodního chladiče z nerezové oceli má silnější odolnost proti korozi.

Optimalizovaná konstrukce snižuje náklady na údržbu a zajišťuje spolehlivější výkon.

④ Vysoce účinný odlučovač oleje a plynu

Snižte pokles tlaku a spotřebu energie.

Nízká spotřeba paliva, nižší náklady na údržbu a delší životnost.

Optimálně navržený odlučovač oleje a plynu snižuje obsah oleje a zvyšuje stabilitu.

⑤ Vysoce účinný motor

Vysoce účinný motor IE3 (izolace třídy F) může zajistit nepřetržitý normální provoz i v drsném prostředí.

Může také zajistit dlouhodobý stabilní provoz v náročných prostředích.

⑥Řídicí systém MK5&SmartLink společnosti Elektronikon

Jasné a přímočaré pokyny vám umožní rychleji zvládnout důležitá nastavení a data.

Sledujte stav provozu a údržby zařízení.

SmartLink dokáže na dálku sledovat provozní stav kompresoru.

⑦ Pohodlná instalace, použití a údržba

Pro podvozek není potřeba žádný základ, snadná instalace.

Plně integrovaná, tichá kapota.

Pohodlné pro přepravu a jednoduché na údržbu.

Atlas: Jaké jsou jedinečné vlastnosti integrovaného G(L)VSD společnosti Copco?

1.Elektronikon umí ovládat kompresor a integrovaný frekvenční měnič, čímž zajišťuje bezpečnost zařízení.

2. Pracovní tlak lze libovolně zvolit od 3,5 do 10 bar, čímž se snižují náklady na elektřinu.

3. Frekvenční měnič a motor jsou speciálně navrženy (vybaveny ochranou ložisek) pro dosažení vysoké účinnosti v rámci povoleného rozsahu kolísání otáček.

4. Speciálně navržený motor s proměnnou frekvencí postačuje ke splnění požadavků na chlazení motoru a kompresoru.

5. Všechny kompresory Atlas Copco G(L)VSD prošly testováním a certifikací EMC. Provoz kompresoru neovlivní externí zařízení a naopak.

6. Speciálně navržený pro mechanická vylepšení, eliminuje obavy z vibrací v rozsahu frekvenční konverze.

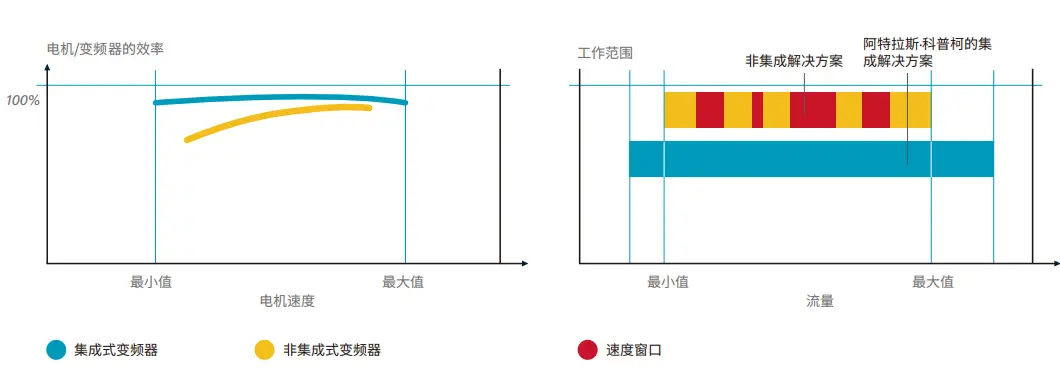

7. Odstraňte „okno rychlosti“, které není příznivé pro úsporu energie a stabilní pracovní tlak. Rozsah nastavení objemu plynu je 30 % až 100 %.

8. Tlakové pásmo potrubní sítě je udržováno v rozmezí 0,10 bar a 1,5 psi.

Proč zvolit Atlas Air Compressor?

Účinný

Vysoce účinné kompresory řady VSDiPM šetří v průměru až 35 %* energie ve srovnání s kompresory poháněnými stanovenými otáčkami

Stupeň účinnosti motoru je ekvivalentní standardu IE4 s přímým pohonem, což dále snižuje ztráty energetické účinnosti

Jedinečná konstrukce sacího ventilu minimalizuje pokles tlaku v sání a ztráty vzduchu

Inteligentní

Frekvenční měnič vyhrazený pro kompresor, variabilní regulace rychlosti pro splnění provozních požadavků různých pracovních podmínek

Dotykový ovladač Elektronikon výrazně zjednodušuje monitorování a údržbu

Modulární konstrukce splňuje různé požadavky na výkon a vysokou míru využití materiálu

Spolehlivý

Plně uzavřený design hnacího řetězu s proměnnou frekvencí zajišťuje spolehlivý provoz v náročných prostředích

Modulární design využívající spolehlivé komponenty, které byly ověřeny na vyspělých modelech

Chladič využívá vlnitý design žeber, který může zajistit stabilní odvod tepla stroje i v drsném prostředí

Společnost Atlas Copco porovnala několik zařízení a provedla dlouhodobé testy, aby dospěla k závěru, že GAVSD IPM šetří v průměru o 35 % více energie než model GA s pevnou frekvencí.

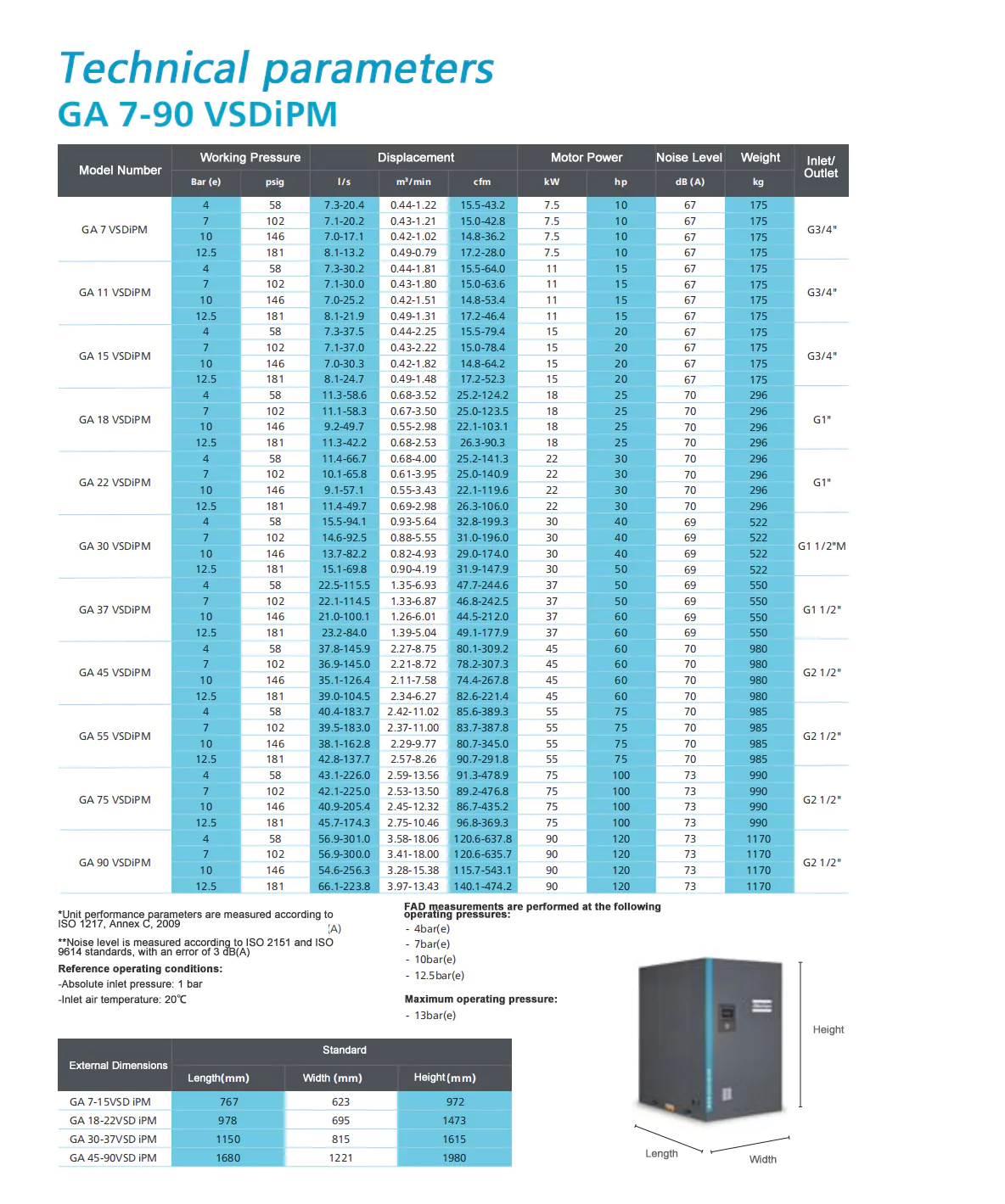

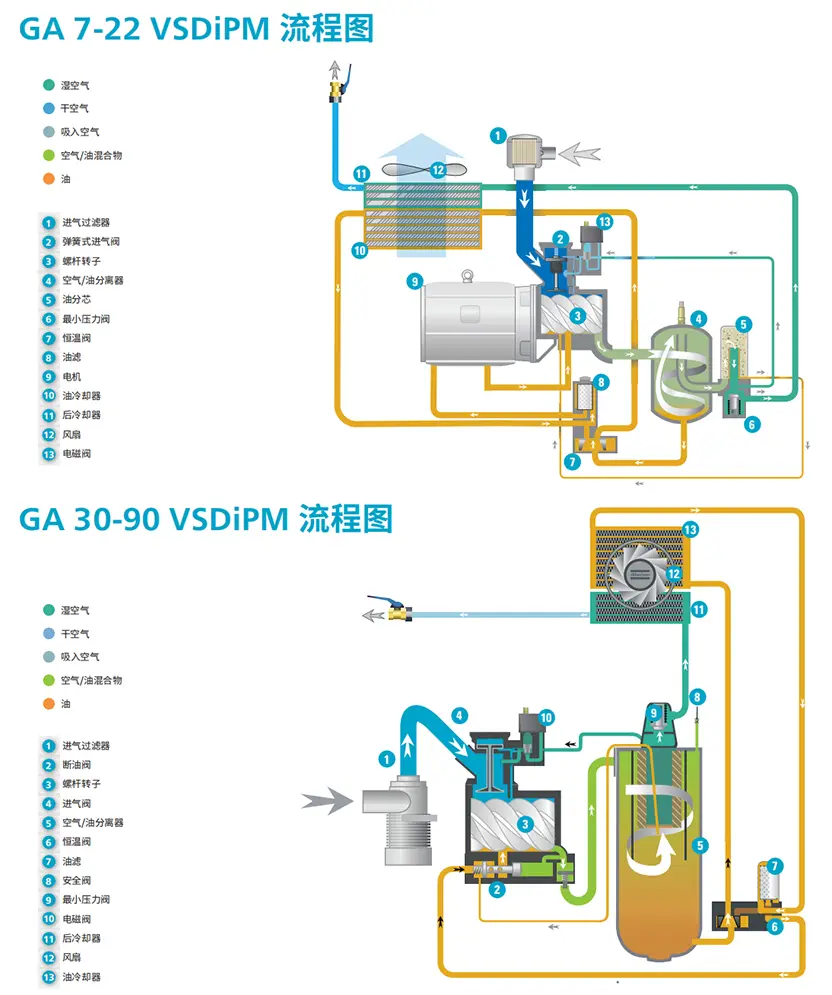

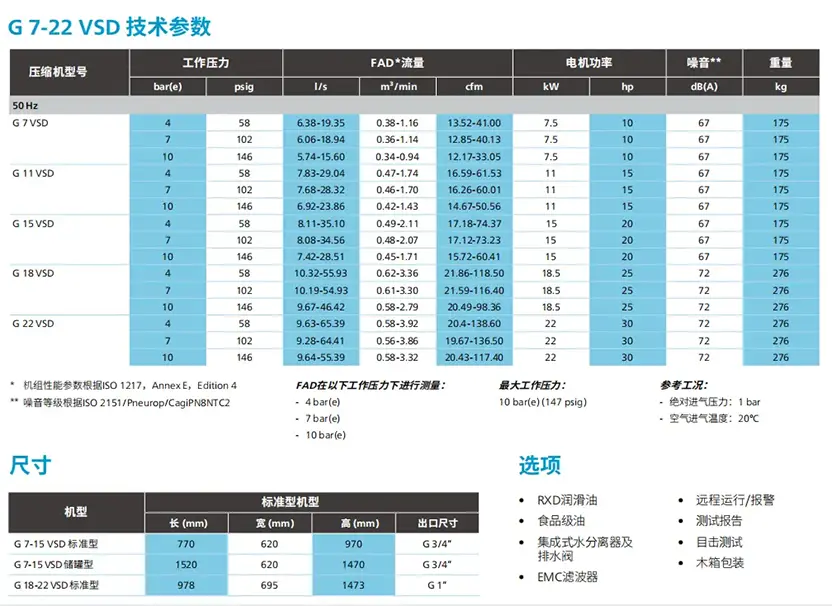

GA7-22 VSDiPM

Vynikající pohon, inteligentní ovládání

GA30-90VSDiPM je skutečně energeticky úsporný invertorový vzduchový kompresor pro vás. Jeho inovativní systém pohonu a vyhrazený invertorový design pro vzduchové kompresory vám mohou ušetřit až 35 % energie, zajistit udržitelnou výrobu a výrazně snížit vaše provozní náklady.

① Motor s permanentním magnetem (iPM).

· Úroveň účinnosti je ekvivalentní standardu IE4

· Speciální konstrukce olejového kanálu zefektivňuje chlazení

· Motor má třídu ochrany IP66 a třídu izolace H

· Olejem chlazený motor, není potřeba žádný chladicí ventilátor

② Rotor kompresoru

· Navrženo a vyrobeno společností Atlas Copco

· Spolehlivý, výkonný a tichý

③ Vysoce účinný systém pohonu

· Efektivní a spolehlivý přímý pohon (GA45-75VSDIPM)

· Inovativní převodový systém, snadný na údržbu (GA90VSDIPM)

· Plně utěsněný motor chlazený olejem

④ Klasický chladicí systém

· Nezávislý olejový chladič a dochlazovač

· Konstrukce vlnitého žebra zajišťuje stabilní provoz kompresoru v náročných prostředích

· Axiální ventilátory s vysokým průtokem zajišťují vynikající chladicí výkon

· Nižší teploty zajišťují efektivní provoz

⑤ Robustní systém filtrace oleje/odlučování oleje

· Olejový filtr je vybaven obtokovým ventilem

· Spinning design, snadná údržba

⑥Dotykový ovladač Elektronikon

· Je vybaven inteligentním algoritmem pro optimalizaci tlaku v systému a snížení spotřeby energie celého stroje

· K dispozici je dálkové ovládání, výstup alarmu, plány údržby a servisu a diagnostika sítě

· Je vybaven vzdálenou diagnostikou Smartlink pro sledování stavu systému v reálném čase

⑦ Vyhrazený frekvenční měnič Neos (vhodný pro GA 45-90 VSDiPM)

· Speciální frekvenční měnič pro vzduchové kompresory s proměnnou frekvencí permanentního magnetu

· Stupeň ochrany IP5x

· Robustní hliníkový kryt zajišťuje stabilní provoz v náročných podmínkách

· Modulární design, kompaktní struktura, jednoduchost a uživatelská přívětivost

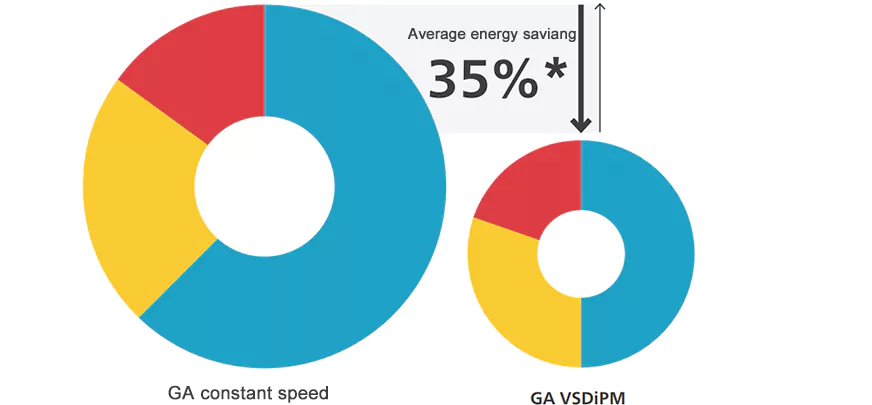

VSDiPM může ušetřit až 35 %* energie

Řada VSDiPM společnosti Atlas Copco dokáže automaticky upravit rychlost motoru tak, aby přesně řídila a splnila požadavky zákazníků na spotřebu plynu. V porovnání s kompresory poháněnými stanovenými otáčkami šetří vzduchový kompresor s proměnnou frekvencí VSD v průměru až 35 % energie.

Proč zvolit technologii s proměnnou rychlostí Atlas Copco?

Když spotřeba plynu prudce kolísá (20%-100%), může průměrná úspora energie dosáhnout až 35%*

Regulátor Elektronikon® plynule upravuje otáčky motoru v reakci na kolísání tlaku

Při běhu naprázdno nebo pouštění nevzniká žádný odpad

Kompresor se může spustit/zastavit při plném tlaku bez vykládání odpadu

Neexistuje žádný špičkový startovací proud a nemá žádný dopad na elektrickou síť

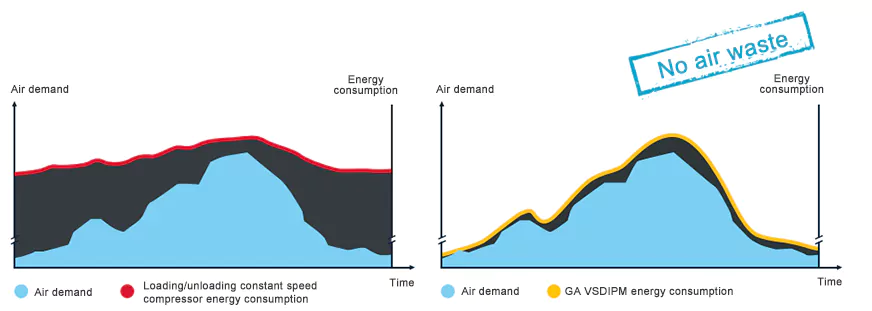

Hloubkovým zkoumáním a měřením bylo zjištěno, že poptávka po stlačeném vzduchu ve většině výrobních prostředí prudce kolísá na denní, týdenní a měsíční bázi a také zásoba plynu kompresorů se dramaticky mění spolu s kolísáním poptávky po stlačeném vzduchu.

Společnost Atlas Copco porovnala několik zařízení a provedla dlouhodobé testy, aby dospěla k závěru, že GAVSD IPM šetří v průměru o 35 % více energie než model GA s pevnou frekvencí.
