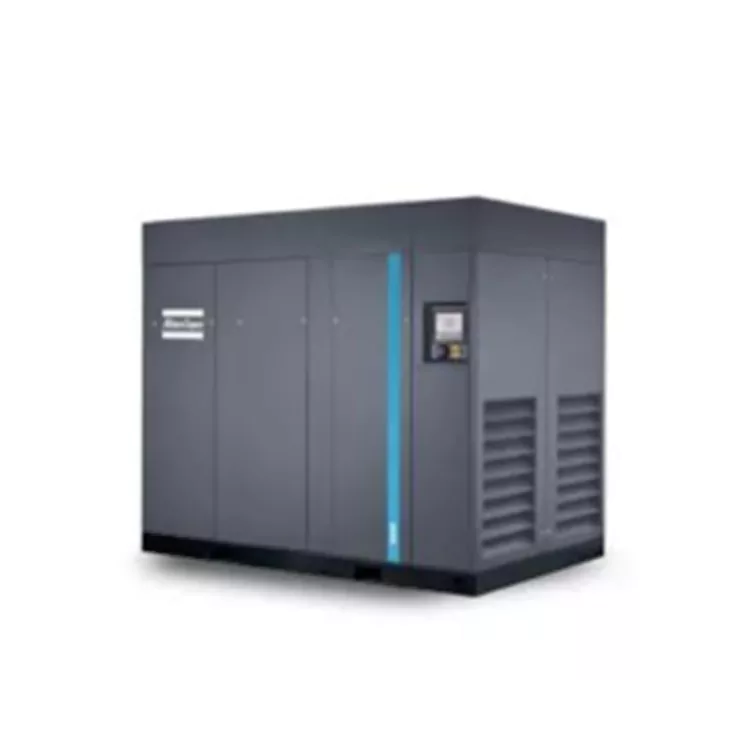

Nízkotlaký bezolejový šroubový vzduchový kompresor

Výhody produktu

Bezúdržbový systém pohonu

• Bezúdržbový, plně uzavřený, zabraňuje vnikání prachu a nečistot

• Nízkotlaký bezolejový šroubový vzduchový kompresor je vhodný pro drsná prostředí

• Vysoce účinný ozubený převod bez ztráty účinnosti spojek

• Maximální provozní okolní teplota pro standardní model je 46˚C a pro vysokoteplotní model je 55˚C

Ultra účinný motor

• Třída účinnosti motoru IE4

• Třída ochrany IP55, třída izolace F, třída nárůstu teploty B

• Nehnaný konec používá tukem mazaná bezúdržbová ložiska

•  Vhodné pro nepřetržitý provoz v drsném prostředí

Robustní rotující olejový filtr

• Efektivně filtrujte nečistoty v oleji pro prodloužení životnosti dílů

•Olejový filtr je vybaven obtokovým ventilem

Nezávislý supervelký designový chladič oleje a dochlazovač

•Nízká teplota na výstupu z rotoru zajišťuje dlouhou životnost oleje

•Vestavěný mechanický odlučovač páry a vody dokáže odstranit téměř 100 % kondenzované vody

• Konstrukce uvolňující napětí eliminuje tepelný šok ve výměníku tepla

Dotykový ovladač Elektronikon®

• K dispozici je dálkové ovládání, výstup alarmu, plány údržby a servisu a diagnostika sítě

•Vestavěná vzdálená diagnostika Smartlink maximalizuje výkon systému vzduchového kompresoru a dosahuje úspory energie

•Diagnostika více kompresorů (2,4 a 6 jednotek ve společném ovládání jsou volitelné)

• Odolný sací filtr vzduchu

•Nízkotlaký bezolejový šroubový vzduchový kompresor dokáže odstranit 99,9 % prachu s hrubými částicemi, čímž se zvyšuje ochrana komponent kompresoru

• Extrémně dlouhá životnost

Atlas GL 37-75 se vyznačuje vynikající účinností, vynikající kvalitou stlačeného vzduchu, nízkou spotřebou energie za stabilních podmínek používání plynu a inteligentními charakteristikami, které zajišťují účinnost a spolehlivost. Je převzat dotykový ovladač Elektronikon“, který nabízí vzdálenou diagnostiku a optimalizační návrhy v reálném čase poskytované SMARTLINK, stejně jako OPCUA pro integraci do produkčních systémů.

Technické parametry Atlasu GL 37-75

Specifikace rozměrů Atlas GL 37-75

Hlavní parametry

Výkonové parametry jednotky jsou měřeny v souladu s ISO1217, příloha C a 2009

Test hladiny akustického tlaku na pracovní stanici: LpWSA (ref 20 μPa) dB(A)(chyba: 3dB(A))

Hladina hluku je měřena v souladu s normami ISO2151 a ISO9614

FAD se měří při následujících pracovních tlacích: 5 bar u modelu 5,5 bar

Referenční provozní podmínky: Absolutní sací tlak: 1 bar

Teplota nasávaného vzduchu: 20°C

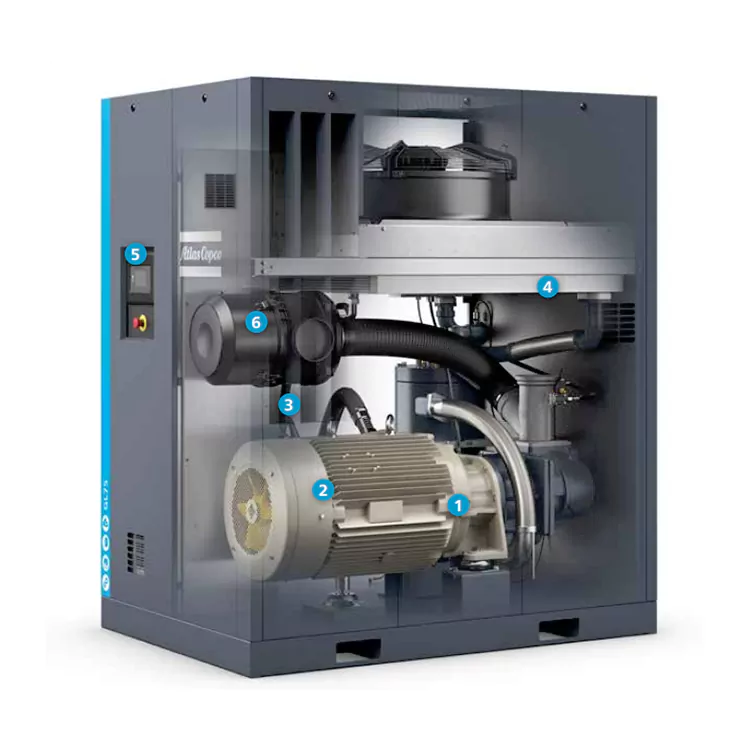

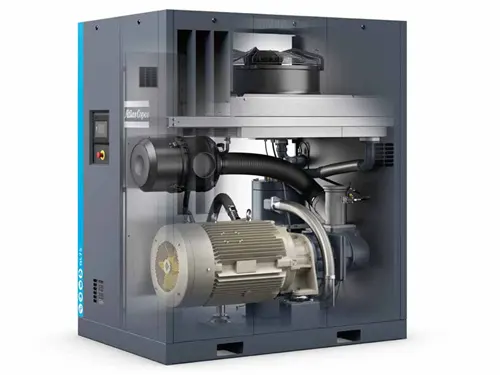

Hlavní konstrukce vzduchového kompresoru Atlas GL 37-75

1. Sekce hlavní jednotky: Zahrnuje sací ventil, výfukový ventil, převodový systém atd., které se používají k dosažení nasávání vzduchu, komprese a výfuku.

2. Pomocné systémy: včetně systému mazacího oleje, systému chladicí vody, elektrického řídicího systému atd. se používají k zajištění normálního provozu vzduchového kompresoru.

Pracovní proces vzduchového kompresoru Atlas GL 37-75

1. Spouštěcí fáze: Po stisknutí tlačítka napájení elektronický řídicí systém automaticky spustí systém mazání a systém chladicí vody vzduchového kompresoru. Současně se otevře sací ventil a vzduch vstupuje do vnitřku hlavní jednotky.

2. Stupeň komprese: Jak se šroubový rotor otáčí, vzduch uvnitř hlavní jednotky je vystaven kompresní síle a tlak se postupně zvyšuje. V tomto okamžiku je výfukový ventil uzavřen, aby se zabránilo zpětnému proudění stlačeného plynu.

3. Výfukový stupeň: Po dosažení nastavené hodnoty tlaku elektronický řídicí systém automaticky aktivuje výfukový ventil, aby vypustil stlačený plyn. Mezitím se uzavře sací ventil a nízkotlaký bezolejový šroubový vzduchový kompresor přejde do stavu čekání na další start.

4. Fáze vypnutí: Když je nutné zastavit provoz vzduchového kompresoru, stiskněte tlačítko vypnutí. Elektronický řídicí systém vypne systém mazání a systém chladicí vody a postupně uzavře sací a výfukový ventil. Konečně přestal úplně fungovat vzduchový kompresor.

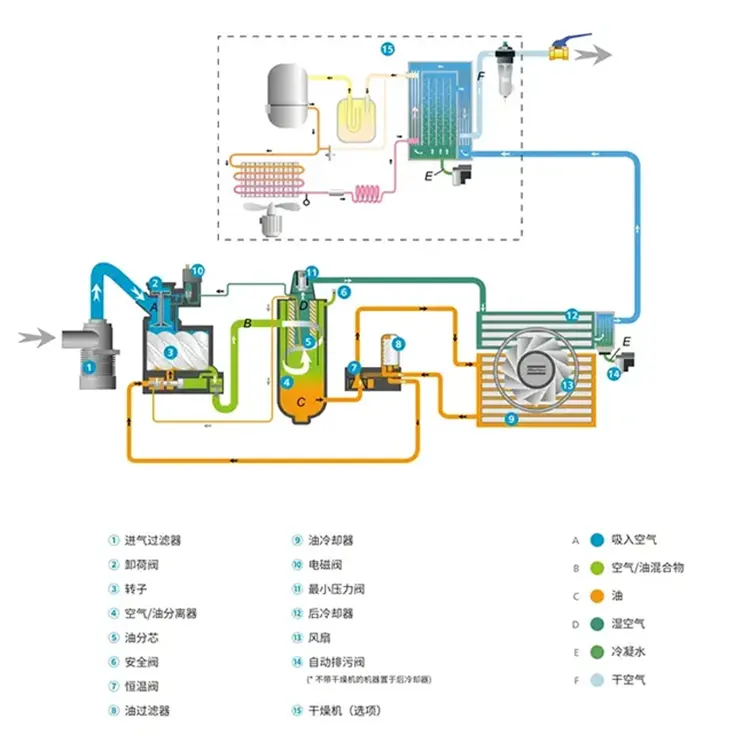

Diagram pracovního postupu vzduchového kompresoru Atlas GL 37-75
