Popis výrobku

Pro vybudování energeticky účinných průmyslových výrobních linek je ideální volbou přímé získávání od profesionálních čínských výrobců energeticky úsporných šroubových kompresorů se vstřikováním oleje VSD. DECHUAN integruje pokročilé frekvenční měniče s převodovkou poháněnou ozubenými koly pro snížení vnitřního tření. Tento systém zabraňuje rázům vysokým rozběhovým proudem a zajišťuje nepřerušovaný stabilní provoz zařízení.

Proč je technologie VSD nejlepší volbou pro moderní továrny?

Tradiční vzduchové kompresory s pevnými otáčkami pracují v binárním cyklu zatížení/odlehčení. Když továrna poptávka po vzduchu klesne, kompresor pokračuje v chodu na plné otáčky, spotřebovává až 70 % svého jmenovitého výkonu a přitom produkuje nulový stlačený vzduch. Tento klidový stav představuje jeden z největších zdrojů plýtvání energií v moderní výrobě.

Energeticky úsporný šroubový kompresor se vstřikováním oleje VSD řeší tuto zásadní neefektivitu využitím vysokofrekvenčního měniče s proměnnou rychlostí. Namísto volnoběhu registruje interní ovladač Elektronikon posuvné klíčové obrazovky nepatrné poklesy tlaku v potrubní síti a okamžitě upravuje rychlost otáčení motoru. Tím je zajištěno, že výstup vzduchu odpovídá křivce spotřeby zařízení v reálném čase a zcela eliminuje spotřebu energie bez zátěže.

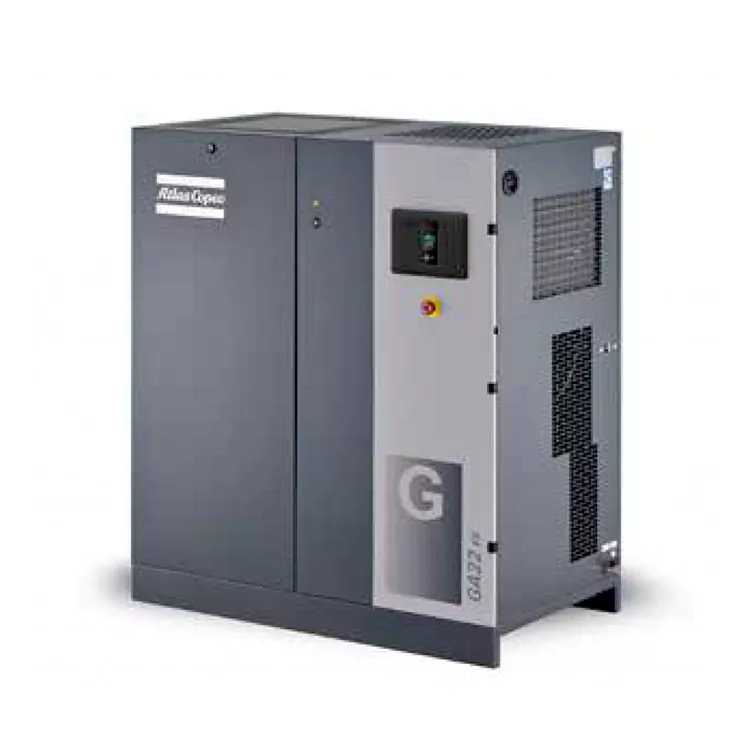

VSD Energy-Saving Oil-Injected Screw Compressor

Klíčové technické specifikace

Naše technické hodnocení zůstává zcela transparentní a továrně testováno podle přísných mezinárodních měřítek, aby byla zajištěna dlouhodobá stabilita v terénu:

Technické parametry řady GA

Model	Maximální pracovní tlak bar(e)	Maximální pracovní tlak psi	FAD Průtok l/s	FAD Průtok m³/min	FAD Flow cfm	Výkon motoru kW	Výkon motoru hp	Hladina hluku dB(A)	Hmotnost Standardní kg	Hmotnost Standardní lb	Hmotnost Plný výkon kg	Hmotnost Plný výkon lb	Velikost vývodu
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Parametry výkonu jednotky testované v souladu s ISO 1217, Ed.3, Annex C-1996 Úroveň hluku odpovídá ISO 2151 / Pneurop / CagiPN8NTC2

Referenční testovací podmínky:

· Absolutní vstupní tlak: 1 bar

· Teplota vstupního vzduchu: 20°C Tlakový rosný bod vestavěného sušiče pro GA 11-26: 5°C

Průtok FAD měřený při nižších provozních tlacích:

· Modely 7,5 bar testované při 7 barech

· Modely 8,5 bar testované při 8 barech

· Modely 10,5 bar testované při 10 barech

· 13barové modely testované při 12,5 barech

Tabulka dat modelů integrovaných sušiček GA11/15/18/22/26*/30

Model	Maximální pracovní tlak - standardní bar(e)	Maximální pracovní tlak - standardní psig	Maximální pracovní tlak-Plný výkon bar(e)	Maximální pracovní tlak - plný výkon psig	FAD Průtok l/s	FAD Průtok m³/min	FAD Flow cfm	Výkon motoru kW	Výkon motoru hp	Hladina hluku dB(A)	Hmotnost Standardní kg	Hmotnost Plný výkon kg	Velikost vývodu
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

VSD Energy-Saving Oil-Injected Screw Compressor

Výkonnostní parametry jednotky testované v souladu s ISO 1217, Ed.3, Annex C-1996 Hladina hluku odpovídá ISO 2151 / Pneurop / CagiPN8NTC2

Referenční testovací podmínky:

· Absolutní vstupní tlak: 1 bar

· Teplota vstupního vzduchu: 20°C Tlakový rosný bod vestavěného sušiče pro GA 11*-30: 2°C ~ 3°C

Průtok FAD měřený při nižších provozních tlacích:

· Modely 7,5 bar testované při 7 barech

· Modely 8,5 bar testované při 8 barech

· Modely 10,5 bar testované při 10 barech

· 13barové modely testované při 12,5 barech

Meziodvětvové aplikace

Kolísající poptávka po vzduchu v těžké výrobě často nutí standardní kompresory běžet bez zátěže, čímž se plýtvá až o 30 % více elektřiny. Energeticky úsporný šroubový kompresor se vstřikováním oleje VSD dynamicky upravuje provozní rychlosti motoru tak, aby odpovídaly požadavkům na vzduch v reálném čase, a řeší poklesy tlaku v systému v různých průmyslových odvětvích:

Výroba elektroniky a polovodičů

Dodává stabilní, nepřerušovaný aerodynamický tlak vysokorychlostním linkám typu pick-and-place. Zabraňuje poruchám poklesu tlaku v systému a zajišťuje stabilní kalibraci stroje.

Farmaceutické a chemické závody

VSD Energy-Saving Oil-Injected Screw Compressor

Nasazeno spolu se systémy rekuperace odpadního tepla k výrobě horké vody až do 90 °C pro předehřev napájecí vody kotle při udržování teploty na sání druhého stupně stabilní na 40 °C.

Výroba těžkých strojů

Poskytuje dílenský vzduch s vysokým průtokem a zároveň využívá vnitřní smyčku cirkulace vody pro kontinuální dodávku procesní vody nad 70 °C, což snižuje celkové provozní náklady na tepelné elektrárny.

Proč si vybrat DECHUAN jako svého dodavatele?

DECHUAN působí jako poskytovatel komplexních aerodynamických systémových služeb, který se specializuje na optimalizaci dodavatelského řetězce, přizpůsobené uspořádání systému a dlouhodobé energeticky úsporné retrofity.

Osvědčené regionální měřítko

Společnost DECHUAN se sídlem v Šanghaji působí na trhu východní Číny více než šest let, spravuje roční objem prodeje přesahující 50 milionů RMB a podporuje tisíce výrobních podniků.

Síť služeb rychlé reakce

Minimalizujeme vzdálenost k místním klientům prostřednictvím decentralizovaných marketingových center. Garantujeme 10minutovou telefonickou odezvu, 1hodinové nasazení místního technika na místě, měsíční telefonické kontroly a čtvrtletní fyzické kontroly strojů na místě.

Nejčastější dotazy k hardwaru produktu

Otázka: Jak konstrukce vertikálního odlučovače zabraňuje přenosu oleje při náhlých změnách zatížení?

Odpověď: Vertikální struktura využívá odstředivou mechanickou separaci kombinovanou s filtračním prvkem z mikrovlákna s vysokou hustotou. To udržuje celkový přenos oleje pod 0,01 ppm, i když rychlost vzduchu prudce kolísá během přesunů velkých objemů poptávky.

Otázka: Jaká je výhoda údržby ozubeného převodu oproti řemenovým pohonům?

Odpověď: Převodovka eliminuje ztráty prokluzem převodovky, degradaci napětí a pravidelné opotřebení řemene. Toto konstrukční uspořádání zvyšuje dlouhodobou mechanickou účinnost o více než 2 %, což vyžaduje pouze základní výměnu maziva po tisíce provozních hodin.

Otázka: Proč je nastavení VSD poháněné převodem lepší než frekvenční kompresor poháněný řemenem?

Odpověď: Řemenové pohony trpí 2% až 5% ztrátou přenosu třením a prokluzem, jak stárnou, zejména při rychlých změnách rychlosti. Integrovaná převodovka v našem energeticky úsporném šroubovém kompresoru se vstřikováním oleje VSD zajišťuje 99% konstantní přenos výkonu a zcela odstraňuje prostoje nastavování řemene.
