Popis výrobku

Maximalizujte prostorovou efektivitu objednáním velkoobchodního integrovaného šroubového kompresoru se vstřikováním oleje od společnosti DECHUAN. Uspořádání Full Feature zahrnuje integrovanou sušičku s tlakem rosného bodu 5 °C, která dodává suchý, čistý vzduch, který chrání následné nástroje před poškozením rzí.

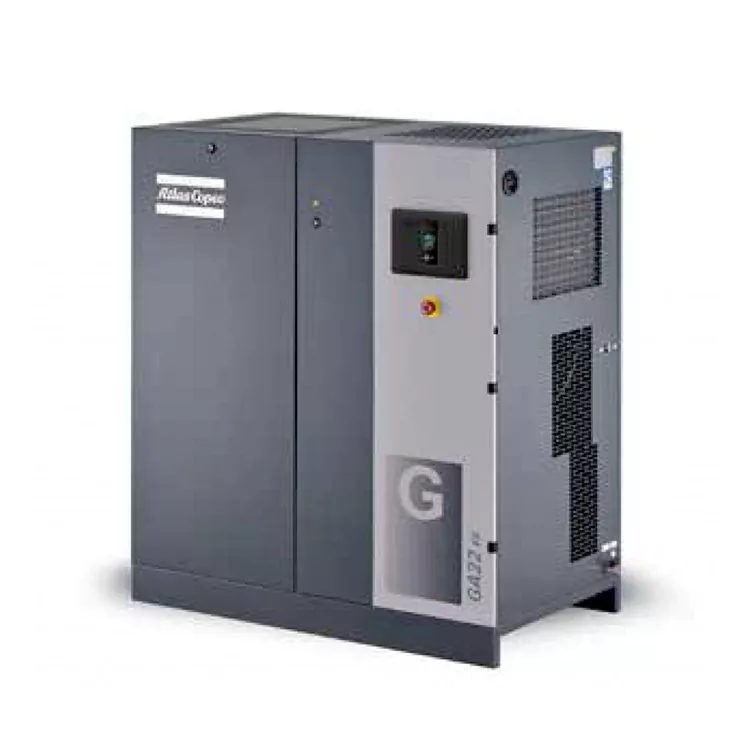

Integrated Oil-Injected Screw Compressor

Proč ztrácet čas sháněním samostatných sušiček, filtrů a nádrží?

V tradičních vzduchových sestavách jsou komponenty dodávány odděleně, což vyžaduje velkou podlahovou plochu a složité propojené potrubí. Tento vícekloubový přístup často zavádí odpor proudění a potenciální cesty úniku vzduchu. Výrobek řeší tuto složitost umístěním šroubového prvku, vzduchového zásobníku, vysoce účinného odlučovače oleje a vysoušeče vlhkosti chladiva v jediné zvukově izolované skříni.

Tento kompaktní design minimalizuje vaši stopu a eliminuje vnější montáž potrubí. Jednoduše umístěte jednotku na podlahu dílny, připojte hlavní elektrický přívod a potrubí pro odvod vzduchu a vaše zařízení má okamžitý přístup k chladnému, suchému a vysoce čistému stlačenému vzduchu.

Integrated Oil-Injected Screw Compressor

Řešení prostorových a instalačních úzkých míst v moderních dílnách

Nastavení tradičního systému stlačeného vzduchu vyžaduje propojení několika samostatných komponent – včetně kompresoru, vzduchových zásobníků, cyklických sušiček a jemných olejových filtrů – pomocí rozsáhlé sítě provozních potrubí. Toto uspořádání nejen zabírá velké množství cenného podlahového prostoru v dílně, ale také zvyšuje riziko úniku vzduchu u každého závitového připojení, což způsobuje pokles tlaku v systému a nutí vás najmout drahé místní potrubní fitinky pro instalaci.

Kompresor tyto prostorové a instalační problémy zcela řeší. Umístěním veškerého potřebného zařízení na úpravu vzduchu do jediného kompaktního rámu tento systém na klíč snižuje náklady na instalační práci až o 70 %. Do vašeho zařízení dorazí plně zapojený, napojený a předem zprovozněný, což znamená, že váš tým jednoduše potřebuje připojit hlavní elektrické vedení a výtlačné potrubí, aby mohl začít dodávat čistý, suchý a vysoce kvalitní stlačený vzduch do vaší výrobní linky.

Technické parametry

Naše integrované jednotky integrovaného šroubového kompresoru se vstřikováním oleje jsou navrženy pro nepřetržitý provoz a kombinují vysoce výkonné komponenty s velmi kompaktním půdorysem:

Technické parametry řady GA

Model	Maximální pracovní tlak bar(e)	Maximální pracovní tlak psi	FAD Průtok l/s	FAD Průtok m³/min	FAD Flow cfm	Výkon motoru kW	Výkon motoru hp	Hladina hluku dB(A)	Hmotnost Standardní kg	Hmotnost Standardní lb	Hmotnost Plný výkon kg	Hmotnost Plný výkon lb	Velikost vývodu
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Parametry výkonu jednotky testované v souladu s ISO 1217, Ed.3, Annex C-1996 Úroveň hluku odpovídá ISO 2151 / Pneurop / CagiPN8NTC2

Referenční testovací podmínky:

· Absolutní vstupní tlak: 1 bar

· Teplota vstupního vzduchu: 20°C Tlakový rosný bod vestavěného sušiče pro GA 11-26: 5°C

Průtok FAD měřený při nižších provozních tlacích:

· Modely 7,5 bar testované při 7 barech

· Modely 8,5 bar testované při 8 barech

· Modely 10,5 bar testované při 10 barech

· 13barové modely testované při 12,5 barech

Tabulka dat modelů integrovaných sušiček GA11/15/18/22/26*/30

Model	Maximální pracovní tlak - standardní bar(e)	Maximální pracovní tlak - standardní psig	Maximální pracovní tlak-Plný výkon bar(e)	Maximální pracovní tlak - plný výkon psig	FAD Průtok l/s	FAD Průtok m³/min	FAD Flow cfm	Výkon motoru kW	Výkon motoru hp	Hladina hluku dB(A)	Hmotnost Standardní kg	Hmotnost Plný výkon kg	Velikost vývodu
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Výkonnostní parametry jednotky testované v souladu s ISO 1217, Ed.3, Annex C-1996 Hladina hluku odpovídá ISO 2151 / Pneurop / CagiPN8NTC2

Referenční testovací podmínky:

· Absolutní vstupní tlak: 1 bar

· Teplota vstupního vzduchu: 20°C Tlakový rosný bod vestavěného sušiče pro GA 11*-30: 2°C ~ 3°C

Průtok FAD měřený při nižších provozních tlacích:

· Modely 7,5 bar testované při 7 barech

· Modely 8,5 bar testované při 8 barech

· Modely 10,5 bar testované při 10 barech

· 13barové modely testované při 12,5 barech

Osvědčená konstrukční výhoda: Žádné nákladné požadavky na instalaci

Integrated Oil-Injected Screw Compressor

Investice do integrovaného šroubového kompresoru se vstřikováním oleje od společnosti DECHUAN zjednoduší modernizaci vašeho zařízení. Standardní vícesložkové systémy vyžadují vyhrazené betonové podložky, rozsáhlé měděné potrubí a nezávislé elektrické přípojky pro každý kus hardwaru.

Systém DECHUAN je v naší továrně plně zapojen a předem zapojen, což zkracuje dobu instalace ze dnů na hodiny. Vyznačuje se robustní základovou deskou s izolací proti vibracím, kterou lze umístit na jakoukoli rovnou průmyslovou betonovou podlahu bez kotevních šroubů nebo specializovaných základů.

Časté dotazy k technickému zadávání zakázek

Otázka: Zvyšuje integrovaný sušicí modul ve šroubovém kompresoru celkové náklady na energii?

Odpověď: Náš inteligentní ovladač koordinuje činnost sušičky se stavem zatížení kompresoru. Během nižších výrobních období sušička přizpůsobuje svůj chladicí výkon tak, aby odpovídala sníženému objemu vzduchu, čímž se zabrání zbytečné spotřebě energie.

Otázka: Jak funguje vestavěný bezztrátový elektronický vypouštěcí ventil?

Odpověď: Na rozdíl od levných časovaných solenoidových odtoků, které každých několik minut vhánějí cenný stlačený vzduch do odpadního potrubí, elektronický odtok v integrovaném šroubovém kompresoru se vstřikováním oleje používá vnitřní snímač hladiny kapaliny. Otevírá se pouze tehdy, když je nádrž na kondenzát plná a uvolňuje nahromaděnou vodu bez plýtvání tlakem vzduchu v systému.

Otázka: Je snadné vyměnit filtry v tak kompaktním provedení skříně?

Odpověď: Ano, skříň je vybavena rychle odnímatelnými zvedacími dvířky, které poskytují plný přístup ke všemu spotřebnímu materiálu. Odlučovač oleje, vložka vzduchového filtru a inline bloky s aktivním uhlím jsou umístěny pro rychlou a přímou údržbu.

Integrated Oil-Injected Screw Compressor
