Popis výrobku

Pro nepřetržité provozy vyžadující neústupnou spolehlivost nabízí ideální mechanické řešení zakoupení profesionálního kompresoru China IE4 Efficiency Motor Oil-Injected Compressor od společnosti DECHUAN. Motor IE4, navržený z permanentních materiálů s vysokou magnetickou permeabilitou, pracuje s výrazně nižšími tepelnými emisemi než standardní alternativy, čímž se zvyšuje průtok v továrně (FAD) v průměru o 6,9 % při zachování nízkých specifických energetických požadavků.

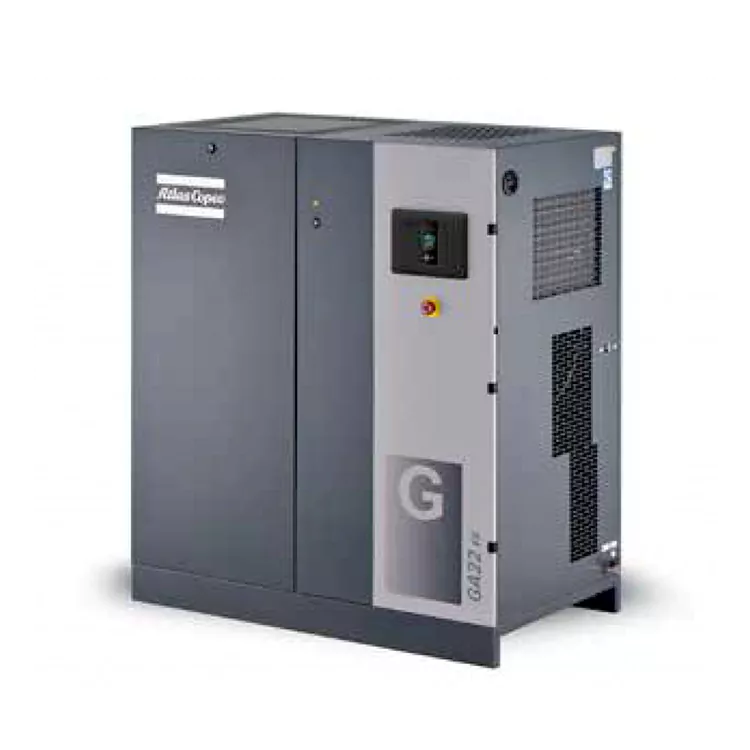

IE4 Efficiency Motor Oil-Injected Compressor

Základní technické vlastnosti řady IE4

1. Sestava přímého převodu: Odstraňuje zatížení tahem a ztráty výkonu běžné u konfigurací řemenů a poskytuje 99% účinnost převodu.

2. Chlazení skříně nuceného ovládání: Obsahuje nezávislé vedení vzduchu pro snížení okolní teploty kolem kritických elektrických relé, čímž se zdvojnásobí jejich provozní životnost.

3. Vysoce výkonný vzduchový konec: Specializovaný profil šroubového rotoru poskytuje těsné vůle a zabraňuje vnitřnímu zpětnému prokluzování vzduchu.

Proč je vaše třída účinnosti motoru důležitá pro dlouhodobé náklady?

V typické továrně s vysokým zatížením pochází více než 80 % celkových nákladů na vzduchový kompresor po dobu životnosti z elektřiny, kterou spotřebovává, spíše než z jeho počáteční nákupní ceny. Provozování nízkoúrovňových motorů IE2 nebo standardních IE3 znamená, že vaše zařízení každý rok ztrácí tisíce dolarů kvůli vnitřním ztrátám mědi, odolnosti proti větru a rozptylu tepla.

Náš specializovaný kompresor se vstřikováním motorového oleje IE4 Efficiency tento drahý problém řeší. Integrace ultraprémiového motoru IE4 znamená, že jednotka převádí elektrickou energii na mechanickou sílu s minimálními ztrátami. Protože motor zůstává během provozu mnohem chladnější, degradace ložiskového maziva se drasticky zpomalí, což prakticky eliminuje běžné vyhoření vinutí a neočekávané poruchy ložisek, které zastavují výrobní linky.

Energetická účinnost a technické parametry

Integrace ultra-prémiové technologie motoru umožňuje kompresoru IE4 Efficiency Motor Oil-Injected Compressor udržovat špičkovou účinnost i při částečném zatížení, což výrazně snižuje celkové provozní náklady.

Technické parametry řady GA

Model	Maximální pracovní tlak bar(e)	Maximální pracovní tlak psi	FAD Průtok l/s	FAD Průtok m³/min	FAD Flow cfm	Výkon motoru kW	Výkon motoru hp	Hladina hluku dB(A)	Hmotnost Standardní kg	Hmotnost Standardní lb	Hmotnost Plný výkon kg	Hmotnost Plný výkon lb	Velikost vývodu
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Parametry výkonu jednotky testované v souladu s ISO 1217, Ed.3, Annex C-1996 Úroveň hluku odpovídá ISO 2151 / Pneurop / CagiPN8NTC2

Referenční testovací podmínky:

· Absolutní vstupní tlak: 1 bar

· Teplota vstupního vzduchu: 20°C Tlakový rosný bod vestavěného sušiče pro GA 11-26: 5°C

Průtok FAD měřený při nižších provozních tlacích:

· Modely 7,5 bar testované při 7 barech

· Modely 8,5 bar testované při 8 barech

· Modely 10,5 bar testované při 10 barech

· 13barové modely testované při 12,5 barech

Tabulka dat modelů integrovaných sušiček GA11/15/18/22/26*/30

Model	Maximální pracovní tlak - standardní bar(e)	Maximální pracovní tlak - standardní psig	Maximální pracovní tlak-Plný výkon bar(e)	Maximální pracovní tlak - plný výkon psig	FAD Průtok l/s	FAD Průtok m³/min	FAD Flow cfm	Výkon motoru kW	Výkon motoru hp	Hladina hluku dB(A)	Hmotnost Standardní kg	Hmotnost Plný výkon kg	Velikost vývodu
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

IE4 Efficiency Motor Oil-Injected Compressor

Výkonnostní parametry jednotky testované v souladu s ISO 1217, Ed.3, Annex C-1996 Hladina hluku odpovídá ISO 2151 / Pneurop / CagiPN8NTC2

Referenční testovací podmínky:

· Absolutní vstupní tlak: 1 bar

· Teplota vstupního vzduchu: 20°C Tlakový rosný bod vestavěného sušiče pro GA 11*-30: 2°C ~ 3°C

Průtok FAD měřený při nižších provozních tlacích:

· Modely 7,5 bar testované při 7 barech

· Modely 8,5 bar testované při 8 barech

· Modely 10,5 bar testované při 10 barech

· 13barové modely testované při 12,5 barech

IE4 Efficiency Motor Oil-Injected Compressor

Osvědčený průmyslový výkon: Výroba oceli a strojů

V těžkém prostředí výroby hardwaru a oceli polétavý kovový prach a vysoké tepelné podmínky rychle opotřebovávají standardní motory kompresorů. Velký výrobce hardwaru v Zhejiang nahradil své staré řemenem poháněné sestavy třemi našimi jednotkami IE4 Efficiency Motor Oil-Injected Compressor, aby mohl provozovat své nepřetržité vysoce výkonné lisovací lisy.

Výsledky byly okamžité. Zařízení zaznamenalo průměrné snížení specifických energetických požadavků (SER) o 3,3 %. Navíc díky pouzdru s krytím IP55 a ložiskům motoru mazaným tukem po celou dobu životnosti mají tyto stroje za sebou více než 8 000 hodin nepřetržitého provozu bez nutnosti jediného ručního vypnutí mazání, což šetří hodiny plánované práce na údržbě.

Nejčastější dotazy týkající se vysokého záměru

Otázka: Jak kryt IP55 chrání motor v silně prašném prostředí, jako jsou ocelárny?

Odpověď: Klasifikace IP55 znamená, že rám motoru je zcela chráněn proti vnikání škodlivého prachu a nízkotlaké vodě stříkající z jakéhokoli směru, což zabraňuje usazování vodivých písků na vnitřních vinutích.

Otázka: Jaký je odhadovaný interval výměny sestavy pohonu ozubeného kola?

Odpověď: Na rozdíl od řemenů, které vyžadují výměnu každých několik tisíc hodin, je náš výkonný přímo spojený převodový systém pohonu navržen tak, aby odpovídal kompletní provozní životnosti vzduchové části kompresoru a vyžaduje pouze pravidelné výměny převodové mazací kapaliny.

Otázka: Jaké konkrétní mechanické rozdíly umožňují motoru IE4 ušetřit více energie než motoru IE3?

Odpověď: Kompresor se vstřikováním motorového oleje Efficiency IE4 využívá vynikající materiály rotoru a optimalizované štěrbiny statoru. Toto uspořádání minimalizuje magnetický odpor jádra a snižuje ztráty rozptylem tepla zhruba o 15–20 % ve srovnání s jednotkami IE3, což zajišťuje, že maximální výkon jde přímo do šroubového prvku.
