Zásobník vzduchu

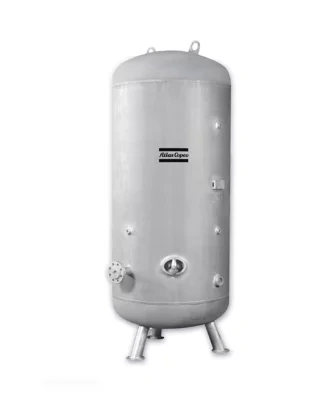

Vysokotlaké zásobníky vzduchu HTA

Úspora energie pro vysokotlaké aplikace

Vysokotlaké zásobníky vzduchu HTA společnosti Atlas Copco poskytují stlačený vzduch při konstantním tlaku tím, že ukládají stlačený vzduch, aby uspokojili špičkovou poptávku. Tím, že se vyhýbají nadměrným cyklům nakládání/vykládání, šetří energii a prodlužují životnost vzduchového kompresoru. HTA jsou ideální pro vysokotlaké aplikace.

Vhodné pro různé terénní podmínky

HTA může efektivně pracovat při okolních teplotách v rozsahu od -10°C/14°F do +55°C/131°F a je vhodný pro manipulaci s vlhkým a horkým stlačeným vzduchem. Odvod kondenzátu je volitelný.

Vysoká spolehlivost

K výpočtu odporu, napětí, pulsací a vibrací používáme metodu výpočtu metodou konečných prvků a na základě výsledků výpočtů navrhujeme HTA, což mu dává vynikající spolehlivost (CE 97/23 – ASME sekce VIII, oddíl 3).

Technologické výhody

Technické výhody

■Bezpečný výběr

Plynové nádrže HTA jsou snadno kompatibilní s kompresory navrženými pro tlak 45 barů a teplotu 55°C/131°F.

■ Robustní konstrukce

Bezpečné žárově pozinkované kovové nádrže nabízejí vynikající ochranu.

■Snadná instalace

Vybaveno snadno přístupnými montážními otvory pro pohodlnou instalaci.

Co je vzduchová nádrž?

Zásobníky vzduchu, někdy nazývané zásobníky stlačeného vzduchu, jsou klíčovou součástí systémů stlačeného vzduchu. Jejich primárním účelem je dočasně skladovat stlačený vzduch pro pokrytí špičkových požadavků systému a optimalizovat provozní účinnost zařízení.

Role zásobníku vzduchu

Teoreticky vzato může vaše jednotka vzduchového kompresoru pracovat bez zásobníku vzduchu. Absence součásti ve vzduchovém systému však zvýší cykly nakládání a vykládání kompresoru, což na něj uvaluje větší zátěž. Je důležité si uvědomit, že cyklus nakládání a vykládání závisí na výkyvech poptávky ve vašem zařízení.

Zásobník vzduchu hraje klíčovou roli v pneumatických systémech. Používají se ke skladování stlačeného vzduchu před jeho vstupem do potrubního systému nebo zařízení. Stručně řečeno, nádrž pro příjem vzduchu funguje jako nárazník mezi kompresorem a kolísáním tlaku způsobeným změnami poptávky.

Některé vzduchové kompresory jsou „namontované na nádrži“, což znamená, že jsou dodávány jako kompletní jednotka a jsou instalovány na horní straně nádrže na příjem vzduchu. Použití vzduchových kompresorů tankového typu nejen šetří místo, ale také snižuje počáteční náklady na instalaci nutné pro instalaci jednotlivých sušiček. Tato konfigurace je velmi běžná u malých vzduchových kompresorů a výstupní výkon obvykle nepřesahuje 26 kilowattů (nebo 35 koňských sil). Velké vzduchové kompresory nejsou vhodné pro konstrukci nádrží, protože by to vedlo k těžkému nastavení, které by mohlo představovat bezpečnostní riziko.

Použití vzdušníků v pneumatických systémech může snížit nadměrnou cirkulaci a zajistit konstantní tlak vzduchu, což je klíčové pro udržení účinnosti kompresorů a prodloužení jejich životnosti.

Typy vzduchových přijímačů

Existují různé typy vzduchových přijímačů, které splňují specifické potřeby aplikace. Mezi nejběžnější patří mokrovzdušné přijímače a suchovzdušné přijímače.

Mezi vzduchový kompresor a sušičku nainstalujte zásobník mokrého vzduchu. Tyto skladovací nádrže uchovávají neupravený stlačený vzduch a pomáhají odstraňovat vlhkost předtím, než vzduch vstoupí do sušícího systému, což hraje klíčovou roli při zvyšování výkonu sušičky. Tento krok může zajistit zlepšení účinnosti procesu sušení.

Na druhé straně zásobník suchého vzduchu uchovává zpracovaný stlačený vzduch a je obvykle instalován za vzduchovým kompresorem a sušičkou. Jejich hlavní funkcí je udržovat integritu suchého vzduchu a zajistit stabilní a spolehlivý výkon systému.

Jak správně vybrat vzduchovou nádrž?

Dobrým pravidlem pro výběr vzduchové nádrže je umožnit 3-4 galony vzduchu na průtok CFM nebo 10-15 litrů na litr stlačeného vzduchu za sekundu, v závislosti na typu použitého vzduchového kompresoru a aplikaci. Podobně jako u výběru vzduchového kompresoru je třeba vzít v úvahu několik faktorů při určování vhodných specifikací vzduchové nádrže pro váš systém. Důrazně se doporučují následující faktory:

Minimalizace kolísání/poklesů tlaku: Zásobník vzduchu se používá k minimalizaci kolísání tlaku, které může ovlivnit výrobní proces a kvalitu produktu. Při výběru správné nádrže na vzduch pro váš kompresor je třeba vzít v úvahu dvě hodnoty: výstupní tlak kompresoru a aplikační požadavky v místě použití. Vezměte prosím na vědomí, že stlačený vzduch uložený v zásobníku vzduchu je užitečný pouze tehdy, když je jeho tlak dostatečný k podpoře odpovídajícího procesu. Proto je třeba vzít v úvahu dobu, po kterou zásobník vzduchu dodává plyn o tlaku požadovaném koncovým uživatelem/zařízením (v minutách).

Splňte krátkodobou špičkovou poptávku vzduchu: Pokud poptávka po stlačeném vzduchu během dne dramaticky kolísá, je třeba vzít v úvahu špičkovou poptávku, aby se zajistilo, že tlak v systému neklesne pod přípustné úrovně. Zásobníky vzduchu zajišťují skladování pro krátkodobé špičkové požadavky na vzduch, které kompresor nemůže splnit. Vaše požadavky na vzduch se mohou lišit v závislosti na denní době, rozvrhu směn nebo dokonce výjimečných potřebách (jako je občasné použití pískovacích strojů nebo tryskacích strojů s abrazivním médiem). Důkladné porozumění vaší aplikaci stlačeného vzduchu, požadované rychlosti proudění vzduchu (CFM nebo litry za sekundu) a očekávaným špičkovým tlakům vašeho systému je velmi přínosné, protože to určuje, kolik stlačeného vzduchu je potřeba k zamezení nedostatku vzduchu v jakékoli části procesu.

Výpočet vzduchového přijímače
