Chladicí sušička vzduchu

Popis: Chladicí sušička Atlas Copco F6-400

Kondenzační sušička vzduchu typu F Atlas Copco využívá výměník tepla tři v jednom, který kombinuje separátory vzduch/vzduch, vzduch/chladivo a vodu. To účinně odstraňuje kapalnou vodu oddělenou po ochlazení a předchlazuje stlačený vzduch, což zlepšuje účinnost výměny tepla.

Proč je nutný suchý stlačený vzduch?

Stlačený vzduch slouží mnoha různým průmyslovým oborům. Všude, v každém okamžiku musí být čisté a suché. Surový stlačený vzduch obsahuje pevné, kapalné a plynné nečistoty. Tyto látky mohou poškodit váš vzduchový systém a hotové výrobky. Vlhkost je klíčovou součástí neupraveného vzduchu. Může způsobit problémy, jako je koroze potrubí, předčasné opotřebení pneumatických nástrojů a znehodnocení produktu.

1. Předcházení nebezpečí vlhkosti

Když se vzduch kolem nás stlačí, prudce se zvýší koncentrace vodní páry a částic v ní. Například vnitřní okolní vzduch je stlačen na 7 bar (e)/100 psig, čímž se obsah par nebo vlhkost zvýší přibližně 8krát, a poté ochlazen za vzniku kapalné vody. Množství vody závisí na konkrétní aplikaci. Stlačený vzduch může ve skutečnosti obsahovat tři formy vody: kapalnou vodu, vodní mlhu (mlhu) a páru (plyn). Proto je mimořádně důležité účinně odstraňovat vlhkost ze stlačeného vzduchu.

2. Může způsobit vlhkost ve vzduchu

− Koroze potrubí stlačeného vzduchu.

− Poškození a nesprávná funkce pneumatického zařízení.

− Koroze potrubí vedoucí k únikům stlačeného vzduchu.

- Špatná kvalita nátěru vede ke zhoršení procesu elektrostatického stříkání.

- Snížená kvalita konečného produktu.

3. Princip dehydratace chlazených sušiček

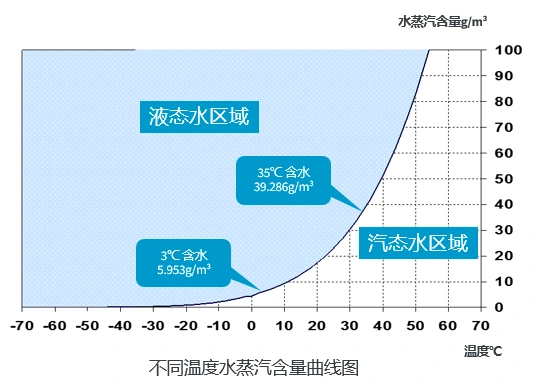

Obrázek ukazuje, že vzduch zadržuje různá množství vodní páry při různých teplotách. Vzduch se ochlazuje a také klesá hladina jeho vodní páry. Křivka má body, které označují hladiny nasycené vodní páry. Teplota pro každý z těchto bodů je rosný bod. Nižší rosný bod znamená méně vodní páry ve stlačeném vzduchu. Toto fyzikální pravidlo používají chlazené sušičky vzduchu. Nechávají stlačený vzduch vyměňovat teplo s chladivem. Tato akce snižuje teplotu stlačeného vzduchu. Vodní pára ochlazeného vzduchu se mění v kapalnou vodu. Tato kapalina je odváděna ze systému. Například obsah nasycené vodní páry ve stlačeném vzduchu při 35℃ je 39,286 g/m³. Po výměně tepla s chladivem a ochlazení na 3 °C je obsah nasycené vodní páry 5,953 g/m³. Rozdíl 33,333 g/m³ udává množství vody odstraněné po ochlazení a dehydrataci lyofilizátorem. To znamená, že po průchodu stlačeného vzduchu lyofilizátorem je odstraněno přibližně 85 % vlhkosti, což zajišťuje, že sušení stlačeného vzduchu splňuje požadavky výrobního procesu.

Další analýza ukazuje, že chlazení stlačeného vzduchu mění pouze vodní páru na kapalnou vodu. Poté tuto kapalnou vodu oddělí od stlačeného vzduchu. Špatné odvodnění umožňuje kapalné vodě proudit zpět do potrubí po proudu se stlačeným vzduchem. Tímto způsobem nebude dosaženo požadovaného výsledku separace vody. Zkondenzovaný stlačený vzduch má 100% relativní vlhkost. Aby se tato vlhkost snížila, musí se zvýšit teplota vzduchu. Bez tohoto zvýšení teploty bude vodní pára ve stlačeném vzduchu stále požírat potrubí a vzduchem poháněné nástroje. Při zahřívání klesá relativní vlhkost stlačeného vzduchu. Ochlazený, kondenzovaný a odvodněný stlačený vzduch potřebuje zvýšení teploty. To snižuje vlhkost pod 50%.

Kondenzační sušička vzduchu typu F Atlas Copco využívá výměník tepla tři v jednom kombinující separátory vzduch/vzduch, vzduch/chladivo a vodu. To účinně odstraňuje kapalnou vodu oddělenou po ochlazení a předchlazuje stlačený vzduch, což zlepšuje účinnost výměny tepla. Současně ohřívá dehydrovaný stlačený vzduch na teplotu o 10°C nižší, než je vstupní teplota, zajišťuje relativní vlhkost stlačeného vzduchu po úpravě pod 50 %, zabraňuje korozi a dosahuje skutečného dehydratačního efektu chlazeného sušiče vzduchu.

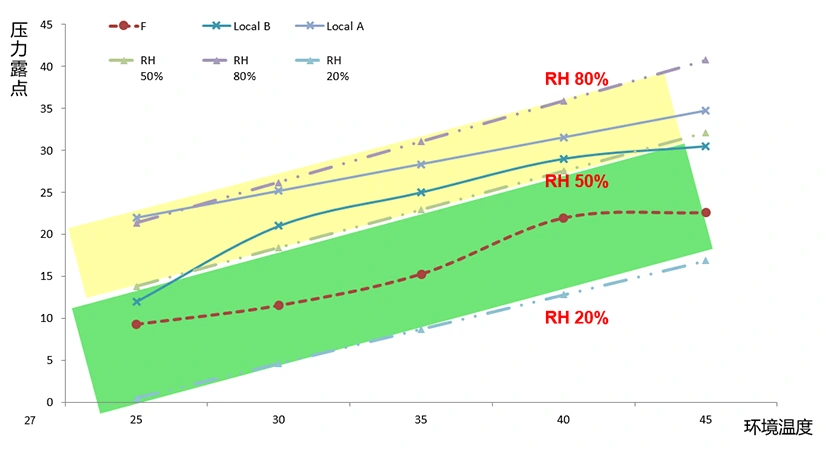

Jak ukazují naměřené údaje níže, při vstupním tlaku stlačeného vzduchu 7 Bar, vstupní teplotě 35 °C, tlakovém rosném bodě 7 °C a konečné výstupní teplotě 25 °C je relativní vlhkost vzduchu 30 %, což účinně zabraňuje korozi potrubí a zařízení využívajících vzduch.

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 a F400)

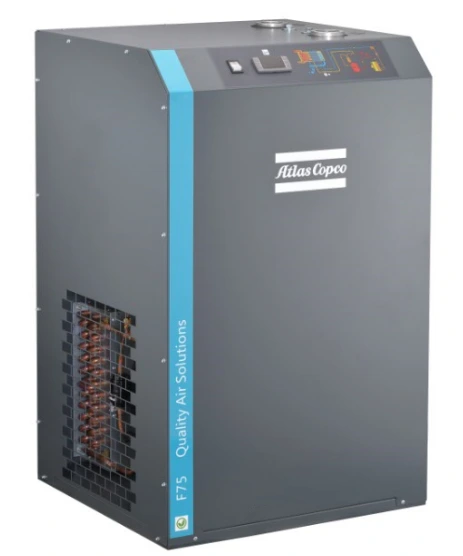

Standardní rozsah dodávky: F6-400 je vzduchem chlazená chlazená sušička stlačeného vzduchu. Sušicí jednotka zahrnuje veškeré vnitřní potrubí, armatury a elektrické systémy. Obsahuje vysoce výkonný chladicí kompresor s přímým pohonem, plně uzavřený vzduchem chlazený motor a systémy mazání, chlazení a klimatizace.

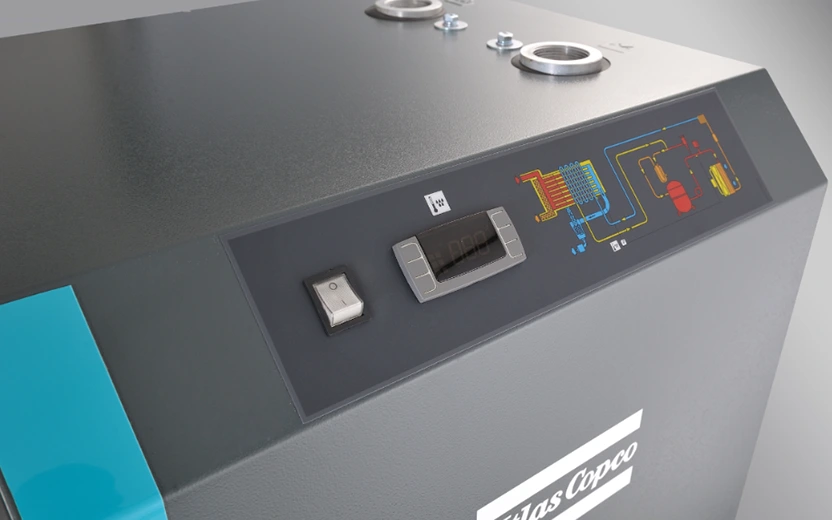

Sušička je umístěna ve zvukotěsné skříni. Přední panel obsahuje řídicí modul počítače s tlačítkem start/stop a displejem rosného bodu.

Navrženo pro extrémní provozní podmínky

F6-400 je navržen pro nepřetržitý provoz v nejextrémnějších podmínkách. Všechny rotující části jsou plně uzavřeny, což zabraňuje kontaminaci a zajišťuje dlouhodobý a spolehlivý provoz. Chladicí systém sušičky je speciálně navržen tak, aby dobře fungoval při okolních teplotách až do 45 °C/113 °F.

Popis součásti:

Schéma chlazené sušičky Atlas Copco
