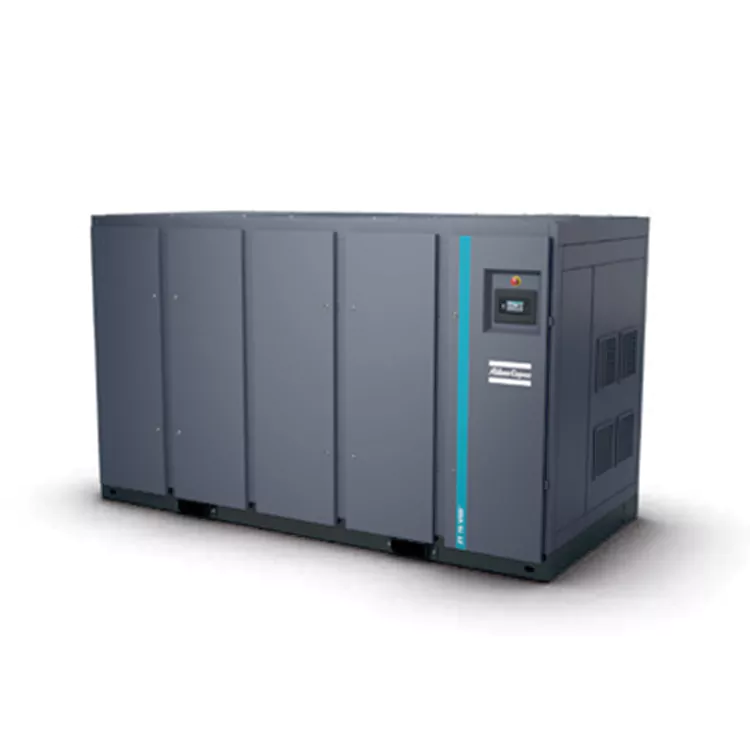

55-900kw Nízkohlučný bezolejový vzduchový kompresor

Pro nastolení tichého výrobního prostředí je nezbytný dovoz přímo ze spolehlivé čínské továrny na 55-900kw nízkohlučný bezolejový vzduchový kompresor. DECHUAN dodává tento specializovaný akustický uzavřený systém s integrovanými zvukově tlumícími panely a nízkohlučnými radiálními chladicími ventilátory. Tato konfigurace výrazně snižuje provozní decibely a zabraňuje únavě sluchu v dílně.

Konstrukční akustická izolace a inženýrství

Tradiční velkoplošné vzduchové stroje vytvářejí intenzivní nízkofrekvenční hukot, který poškozuje základy konstrukce a porušuje přísné normy pro hluk z prostředí. Tento specializovaný vzduchový kompresor integruje pokročilé akustické inženýrství přímo do šasi skříně:

• Přesná ozubená kola AGMA A5: Vnitřní přenos síly se opírá o broušená šroubová kola DIN Grade 5. Konstrukce s mikrovůlí eliminuje vysoké kvílení převodů a mechanické chrastění během náročných kompresních cyklů.

• Nízkoenergetické radiální chladicí ventilátory: Naše sestava radiálního chlazení nahrazuje tradiční axiální lopatky a pohybuje masivními objemy vzduchu při nižších rychlostech otáčení, čímž snižuje aerodynamický vírový hluk o více než 12 decibelů.

• Vibration Isolation Base: Bezolejová hlava kompresoru je umístěna na odolných, vícevrstvých elastomerových tlumicích podložkách, které zabraňují přenosu kinetické energie do okolních konstrukcí továrny.

Klíčové technické parametry 55-900kw nízkohlučného bezolejového vzduchového kompresoru

• Výkonové spektrum: 55 kW až 900 kW trvalého výkonu pro velké zatížení.

• Objemová kapacita: 4,2 - 148,5 m³/min dodávka v závislosti na konkrétním výběru modelu.

• Standardní převodovka: AGMA A5 / DIN Grade 5, vysoce přesné převody.

• Akustická izolace: Vnitřní obložení z akustické pěny o více tloušťkách s utěsněnou konstrukcí skříně IP55.

Výkonnostní referenční podmínky pro jednotku byly měřeny podle přílohy C, 4. vydání (2009) normy ISO 1217:

· Relativní vlhkost: 0%

· Absolutní vstupní tlak: 1 bar

· Vstupní teplota: 20°C Rychlost vypouštění (FAD) byla měřena při následujících provozních tlacích:

Typ konstantní rychlosti:

·  -7,5 bar typ: 7 bar

· -8,6 bar typ: 7 bar

· Typ -10 bar: 9 bar

Typ VSD:

· -8,6 bar typ: 7 bar

· -10,4 bar typ: 9 bar

· (2) Hladina váženého emisního akustického tlaku třídy A pracovní stanice (LpWSAd). Měřeno podle ISO 2151:2004 (s použitím metody snímání intenzity zvuku 150 9614/2). Nově přidaný korekční faktor je zcela nejistá hodnota (KpAd) v souladu s testovacím kódem.

· (3) Hmotnost je pouze orientační; má přednost dodaná skutečná hmotnost.

ZR/ZT 110-160 (FF) STD

Podle normy ISO 1217, příloha C, 4. vydání (2009), jsou referenční podmínky výkonu jednotky následující:

· Relativní vlhkost: 0%

· Absolutní vstupní tlak: 1 bar

· Vstupní teplota: 20°C

Výtlak FAD se měří při následujících provozních tlacích:

Modely s konstantní rychlostí:

-7,5 bar modely: 7 bar

-8,6 bar modely: 7 bar

-10 bar modely: 9 bar

Modely VSD:

-8,6 bar modely: 7 bar

-10,4 bar modely: 9 bar

(2) Hladina váženého emisního akustického tlaku třídy A pracovní stanice (LpWSAd). Měřeno podle ISO 2151:2004 (metoda snímání intenzity zvuku ISO 9614/2). Nově přidaný korekční faktor KpAd je nejistý a vyhovuje testovacímu kódu.

(3) V1=380V, V2=400V.

(4) Hmotnost je pouze orientační; má přednost skutečná hmotnost.

ZR/ZT 200-275 (FF)

-Relativní vlhkost: 0%

-Absolutní vstupní tlak: 1bar

- Vstupní teplota: 20°℃

Rychlost vypouštění (FAD) byla měřena při následujících provozních tlacích

Typ konstantní rychlosti:

-7,5 bar typ: 7 bar

-8,6 bar typ: 7 bar

-10 bar typ: 9 bar

Typ VSD:

-8,6 bar typ: 7 bar

-10,4 bar typ: 9 bar

(2) Hladina váženého emisního akustického tlaku třídy A pracovní stanice (LpWSAd).

Měřeno podle ISO 2151:2004 (s použitím 150 9614/2 (metoda skenování intenzity zvuku).

Nově přidaný korekční faktor je zcela nejistá hodnota (KpAd) v souladu s testovacím kódem.

(3) Hmotnost je pouze orientační; má přednost dodaná skutečná hmotnost.

300–750 ZR

Výkonnostní referenční podmínky pro jednotku byly měřeny podle přílohy C, 4. vydání (2009) normy ISO 1217:

· Relativní vlhkost: 0%

· Absolutní vstupní tlak: 1 bar

· Vstupní teplota: 20°C Rychlost vypouštění (FAD) byla měřena při následujících provozních tlacích:

Typ konstantní rychlosti:

·  -7,5 bar typ: 7 bar

· -8,6 bar typ: 7 bar

· Typ -10 bar: 9 bar

Typ VSD:

· -8,6 bar typ: 7 bar

· -10,4 bar typ: 9 bar

· (2) Hladina váženého emisního akustického tlaku třídy A pracovní stanice (LpWSAd). Měřeno podle ISO 2151:2004 (s použitím metody snímání intenzity zvuku 150 9614/2). Nově přidaný korekční faktor je zcela nejistá hodnota (KpAd) v souladu s testovacím kódem.

· (3) Hmotnost je pouze orientační; má přednost dodaná skutečná hmotnost.

ZR 200X-400X

Výkonnostní referenční podmínky pro jednotku byly měřeny podle přílohy C, 4. vydání (2009) normy ISO 1217:

· Relativní vlhkost: 0%

· Absolutní vstupní tlak: 1 bar

· Vstupní teplota: 20°C Rychlost vypouštění (FAD) byla měřena při následujících provozních tlacích:

Typ konstantní rychlosti:

·  -7,5 bar typ: 7 bar

· -8,6 bar typ: 7 bar

· Typ -10 bar: 9 bar

Typ VSD:

· -8,6 bar typ: 7 bar

· -10,4 bar typ: 9 bar

· (2) Hladina váženého emisního akustického tlaku třídy A pracovní stanice (LpWSAd). Měřeno podle ISO 2151:2004 (s použitím metody snímání intenzity zvuku 150 9614/2). Nově přidaný korekční faktor je zcela nejistá hodnota (KpAd) v souladu s testovacím kódem.

· (3) Hmotnost je pouze orientační; má přednost dodaná skutečná hmotnost.

Skutečná světová aplikace v nábytkářském a obalovém průmyslu

V závodech na výrobu obalů a nábytku v blízkosti komerčních oblastí je hluková zátěž trvalým právním rizikem. Společnost DECHUAN nasadila tento specifický 55-900kw nízkohlučný bezolejový vzduchový kompresor do továrny na balení s vysokou hustotou. Nahrazením starších systémů s vibrujícími písty touto zvukově izolovanou šroubovou konstrukcí závod snížil své mezní hladiny hluku, aby plně vyhovoval místním normám, a vyhnul se tak tisícům opakujících se regulačních pokut.

Tovární zajištění kvality a testování shody

• Testování bezodrazové komory při plném zatížení: Jednotky jsou provozovány při maximální kapacitě 900 kW ve specializovaných zvukových komorách pro mapování přesných akustických profilů napříč všemi frekvencemi.

• Dynamické vyvážení rotorů: Prémiově potažené rotory jsou dynamicky vyváženy, aby se eliminovaly mikrovibrace, které způsobují dlouhodobé opotřebení ložisek a strukturální hluk.

• Certifikace TÜV Class 0 Oil-Free: Přísná laboratorní analýza potvrzuje nulový obsah oleje v proudu stlačeného vzduchu, což zaručuje čistý plyn a tichý provoz.

Časté dotazy pro průmyslového kupujícího

Otázka: Způsobuje zvukotěsná akustická skříň hromadění tepla během horkých letních měsíců?

A: Vůbec ne. Vnitřní ventilace se opírá o vysokostatický radiální chladicí ventilátor, který vytváří podtlakovou zónu uvnitř skříně. Chladný vzduch je nasáván cíleným potrubím přímo přes předchladič z nerezové oceli a vypouštěn směrem nahoru, přičemž udržuje stabilní vnitřní teplotu i v okolním prostředí závodu s teplotou 50 °C.

Otázka: Proč jsou ozubená kola DIN Grade 5 tak kritická pro snížení hladiny hluku v továrně?

Odpověď: Standardní průmyslové vzduchové jednotky často používají převody nižší třídy, u kterých se postupem času vyvine mikrovůle, což při vysokém točivém momentu způsobí kovové drnčení. Naše ozubená kola DIN Grade 5 mají zuby profilované s mikrometrickou přesností, což zajišťuje bezproblémový záběr, který minimalizuje jak hluk mechanického tření, tak ztráty přenosu výkonu.

Otázka: Můžeme nainstalovat tento nízkohlučný kompresor přímo vedle našich montážních operátorů?

A: Ano. Protože strukturální akustické obložení absorbuje vysoko a středofrekvenční rezonanci vzduchu, je vnější profil decibelů výrazně nižší než u standardních strojů s otevřeným rámem. To umožňuje továrnám eliminovat dlouhé a drahé potrubí umístěním 55-900kw nízkohlučného bezolejového vzduchového kompresoru blíže skutečné výrobní lince.
