Procesní plynový odstředivý kompresor

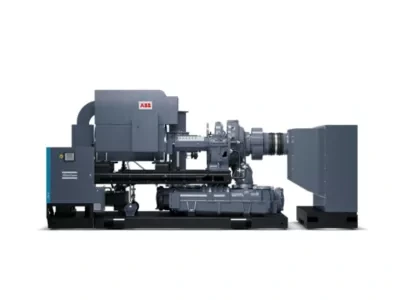

Jednostupňový odstředivý kompresor ZHL

Energeticky účinné odstředivé kompresory až do 2 bar(g)/29 psig

Co je to jednostupňový odstředivý vzduchový kompresor?

Procesní plynové odstředivé kompresory využívají k vytvoření průtoku a tlaku odstředivé síly. Odstředivá technologie je extrémně účinný způsob výroby stlačeného vzduchu.

Převodovka s hlavním hnacím hřídelem je poháněna motorem. Jak převodovka, tak hlavní hnací hřídel pohání vysokorychlostní hřídele jedním nebo více oběžnými koly. Jednostupňové turbokompresory mají pouze jedno oběžné kolo a dodávají vzduch pod tlakem až 2 bar(g).

Jaký je rozdíl mezi jednostupňovým a dvoustupňovým kompresorem?

Slovo „stupeň“ označuje počet kompresních stupňů, kterými vzduch prochází, aby dosáhl požadovaného tlaku vzduchu. Vysokorychlostní oběžná kola vytvářejí dynamický tlak v kompresoru. Počet oběžných kol a tedy stupňů bude záviset na potřebném výstupním tlaku.

Pro aplikace, které vyžadují 2 bar(g) nebo méně, stačí jedno oběžné kolo nebo jednostupňový kompresor ke splnění požadavku na tlak. S dvoustupňovým nebo (třístupňovým) kompresorem lze dosáhnout vyšších tlaků.

Výhody

Čím jsou naše jednostupňové turbo bezolejové vzduchové kompresory jedinečné?

S designem naší ZHL chceme nabídnout energeticky účinnější řešení pro ty aplikace, které vyžadují průtok 7000 m3/h nebo více a tlak až 2 bar(g)/ 29 psig. Inovativní design zajišťuje efektivní dodávku vzduchu, i když má proces proměnlivou spotřebu vzduchu.

Kromě toho jsou naše jednotky certifikovány pro třídu 0. To zajišťuje váš proces kvalitního vzduchu bez oleje.

Jedinečný design dvojitého těsnění zajišťuje vašemu výrobnímu procesu kvalitní vzduch. Díky olejovým a vzduchovým těsněním se žádný mazací olej nemůže dostat do oběžných kol, což vede k bezolejovému certifikovanému přívodu vzduchu třídy 0.

Udržitelný výrobní proces

Až 80 % celkových nákladů životního cyklu jde na spotřebu energie. Navrhování našich procesních plynových odstředivých kompresorů tak, aby byly co nejúčinnější z hlediska energie, tedy nejen prospívají planetě, ale promítají se také do návratnosti investice pro vás. Zajistit, aby vaše instalace stlačeného vzduchu byla co nejúčinnější, je skvělý způsob, jak učinit váš výrobní proces udržitelnějším.

Udržitelnost je jádrem našeho procesu navrhování:

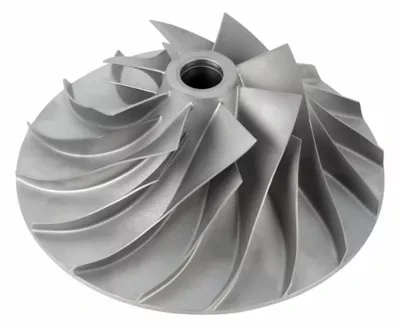

•S naší specializovanou konstrukcí oběžného kola s nakloněním dozadu turbokompresor vytěží maximum z každé varianty výkonu a tlaku. Různé typy oběžných kol umožňují dimenzovat správný turbokompresor s převodovkou pro širokou škálu aplikací. Bez ohledu na to, jak odlišné jsou provozní body, s naším velkým výběrem typů oběžných kol rozumíme umění optimalizace výkonu pro vaše specifické potřeby.

•Naše turbokompresory ZHL jsou poháněny širokou řadou vysoce účinných motorů. Nízkonapěťové varianty (do 560 kW) jsou dodávány s vestavěným YD startérem. K dispozici jsou různé druhy motorů, vzduchem i vodou chlazené.

• Vstupní vodicí lopatky představují účinný způsob úpravy průtoku při proměnlivé spotřebě vzduchu.  Nastavitelné vstupní vodicí lopatky šetří až 9 % energie ve srovnání s použitím sacího ventilu. Vstupní vodicí lopatky jsou ovládány akčním členem na bázi servomotoru, což je nákladově efektivní a spolehlivý způsob řízení průtoku při proměnlivých požadavcích vzduchu v celém rozsahu otáček kompresoru.

•Naše dochlazovače kombinují kompaktnost s nízkou náběhovou teplotou a minimálním poklesem tlaku pro maximalizaci celkové energetické účinnosti.

Směrem k uhlíkově neutrálnímu výrobnímu procesu

Kromě energeticky účinného základního designu lze náš jednostupňový turbokompresor kombinovat s jednotkou pro rekuperaci energie a centrálním a/nebo jednotkovým ovladačem pro další snížení uhlíkové stopy vašeho výrobního procesu:

•Pracující kompresor nevyhnutelně produkuje teplo. Přidání jednotky pro rekuperaci energie vám může pomoci získat zpět až 94 % kompresního tepla. Bez rekuperace energie se toto teplo ztrácí v atmosféře prostřednictvím chladicího systému a radiace. Naše jednotka rekuperace energie využívá k ohřevu vody kompresní teplo. Tato teplá voda může být použita pro sanitární účely a vytápění prostor, nebo může být znovu použita jinde ve vašem procesu.

•Standardní optimalizační algoritmus ztlumení našeho ovladače jednotky Elektronikon® neustále maximalizuje rozsah ztlumení jednotky. To omezuje vyfukování a zlepšuje energetickou účinnost za všech provozních podmínek.

• Procesní plynové odstředivé kompresory ZHL lze snadno spárovat s naším centrálním ovladačem Optimizer 4.0. Centrální ovladač zajišťuje správné rozdělení provozu mezi více kompresorů, což vede k menšímu opotřebení, větším možnostem řízení a menší spotřebě energie.

Technická specifikace
