IP je zkratka pro Ingress Protection (také nazývaná International Protection Rating). Jedná se o mezinárodní normu (IEC 60529 / GB/T 4208), která definuje úroveň ochrany, kterou kryt elektrického zařízení poskytuje proti:
· Pevné předměty (prach, nástroje, prsty atd.)
· Kapaliny (voda, vlhkost atd.)
Hodnocení IP se skládá ze dvou číslic: IP _ _
|
Pozice |
Význam |
Rozsah |
|
První číslice |
Ochrana proti prachu (Ochrana pevných předmětů) |
0–6 |
|
Druhá číslice |
Ochrana proti vodě (Ochrana proti vniknutí kapalin) |
0–8 |
Poznámka: Vyšší čísla = lepší ochrana. IP6X znamená plně prachotěsné; IPX8 znamená nepřetržitou ochranu proti ponoření do vody.
|
IP kód |
Úroveň ochrany |
Popis |
|
IP0X |
Žádná ochrana |
Žádná speciální ochrana proti pevným předmětům |
|
IP1X |
≥50 mm |
Zabraňuje vniknutí velkých pevných předmětů (např. rukou). |
|
IP2X |
≥12 mm |
Zabraňuje dotyku prstů s vnitřními částmi |
|
IP3X |
≥2,5 mm |
Zabraňuje vniknutí nástrojů, drátů a malých předmětů |
|
IP4X |
≥1,0 mm |
Zabraňuje pronikání hmyzu a drobných nečistot |
|
IP5X |
Ochrana proti prachu |
Prach se může dostat dovnitř, ale ne v množství, které ovlivňuje normální provoz |
|
IP6X |
Prachotěsné |
Zcela zabraňuje vnikání prachu |
|
IP kód |
Úroveň ochrany |
Popis |
|
IPX0 |
Žádná ochrana |
Žádná ochrana proti vodě |
|
IPX1 |
Vertikální kapání |
Zabraňuje svislému odkapávání vody |
|
IPX2 |
15° odkapávání |
Zabraňuje odkapávání vody pod úhlem 15° |
|
IPX3 |
Postřik (60°) |
Zabraňuje rozstřikování vody v úhlu až 60° |
|
IPX4 |
Šplouchání |
Zabraňuje stříkání vody z jakéhokoli směru |
|
IPX5 |
Vodní proud |
Zabraňuje nízkotlakým proudům vody z jakéhokoli směru |
|
IPX6 |
Silný vodní paprsek |
Zabraňuje silným proudům vody |
|
IPX7 |
Ponoření |
Může být po omezenou dobu ponořen do vody (do 1 m). |
|
IPX8 |
Nepřetržité ponoření |
Za určitých podmínek může být nepřetržitě ponořen |
|
IPX9K |
Vysokotlaká/horká voda |
Odolává vysokotlakému mytí horkou vodou (100bar, 80°C) |
|
Hodnocení IP |
Aplikace |
Typický případ použití |
|
IP23 |
Vnitřní, suché prostředí |
Lehké průmyslové použití, kancelářské prostředí |
|
IP44 |
Vnitřní elektrické skříně |
Ovládací panely, vnitřní kompresory |
|
IP54 |
Vnitřní/venkovní všeobecné použití |
Nejběžnější pro standardní vzduchové kompresory |
|
IP55 |
Venkovní, drsné prostředí |
Společné pro průmyslové kompresory |
|
IP65 |
Prachotěsný + odolný proti stříkající vodě |
Venkovní, staveniště, těžba |
|
IP66 |
Prachotěsný + silný proud vody |
Těžké venkovní aplikace |
|
IP67 |
Prachotěsné + krátkodobé ponoření |
Speciální aplikace vyžadující voděodolnost |
|
IP68 |
Prachotěsné + nepřetržité ponoření |
Ponorná nebo extrémní prostředí |
|
IP69K |
Vysokotlaké mytí horkou vodou |
Potraviny a nápoje, farmacie, mycí zařízení |

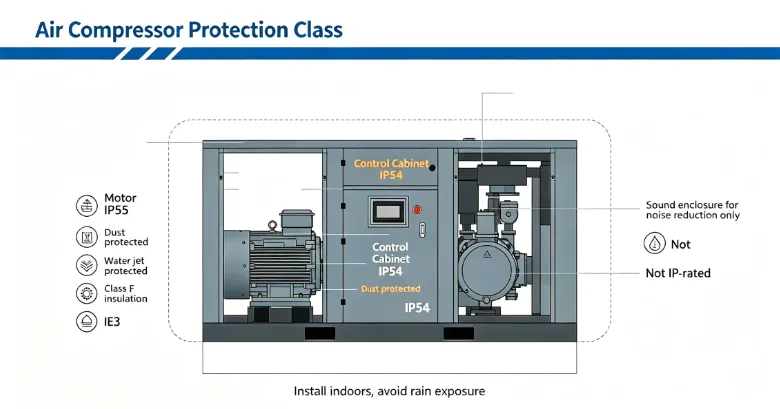

Nejběžnější pro průmyslové vzduchové kompresory: IP54, IP55, IP65
|
Parametr |
Význam |
|
IP55 |
První číslice 5 = Ochrana proti prachu (prach může vniknout, ale nemá vliv na provoz) |
|
|
Druhá číslice 5 = Chráněno před proudem vody z jakéhokoli směru |
|
Aplikace |
Vhodné pro venkovní použití, staveniště a drsná průmyslová prostředí |
|
Příklad |
Vzduchový kompresor De-nai s proměnnou frekvencí 280 kW má krytí IP55 |
|
Bod |
Vysvětlení |
|
IP67/IP68 ≠ Práce pod vodou |
Tato hodnocení zajišťují, že zařízení funguje po vyjmutí z vody, nikoli při ponoření a provozu |
|
IP69K ≠ IP67/IP68 |
IP69K chrání před vysokotlakým mytím, ale není vhodné pro trvalé ponoření |
|
Aplikace IP69K |
Potravinářské továrny, myčky aut, pivovary, kde se často myje zařízení |
|
Testovací standard |
GB/T 4208-2017 (Čína) / IEC 60529 (mezinárodní) |
|
Hodnocení IK |
Oddělit od IP; měří ochranu proti mechanickému nárazu (např. IK08, IK10) |
IP Rating (Ingress Protection Rating) je mezinárodní standard, který udává úroveň ochrany, kterou poskytuje kryt vzduchového kompresoru proti vnikání prachu a vody.
IP kód se skládá ze dvou číslic:
- První číslice (0-6): Úroveň ochrany proti prachu
- Druhá číslice (0-8): Úroveň ochrany proti vodě
Například:
• IP55 = Ochrana proti prachu + Ochrana proti tryskající vodě
• IP65 = prachotěsné + chráněné proti tryskající vodě
• IP69K = Prachotěsný + Chráněný proti mytí vysokotlakou horkou vodou
Většinaprůmyslové vzduchové kompresorymají krytí IP54 nebo IP55, vhodné pro venkovní a drsná průmyslová prostředí.Vítejte, kontaktujte nás a získejte další informace!
