Suché vývěvy hrají důležitou roli v mnoha vakuových aplikacích a prostředích a společnost Atlas Copco nabízí řadu řešení, která splňují vaše potřeby. Hlavní výhodou „suchých“ čerpadel je, že v hlavní čerpací komoře nedochází k žádnému mazání, čímž se eliminuje kontaminace procesu. Jsme profesionální výrobce a dodavatel vakuových čerpadel v Číně. Vítejte na konzultaci a nákupu.
Vakuové pumpy se suchým drápem druhé generace
DZS A, DZS VSD+ A, DSZ V a DZS VSD+
Nová éra inovací – tato čerpadla jsou konstruována tak, aby poskytovala vyšší výkon, energetickou účinnost a snadnou obsluhu.

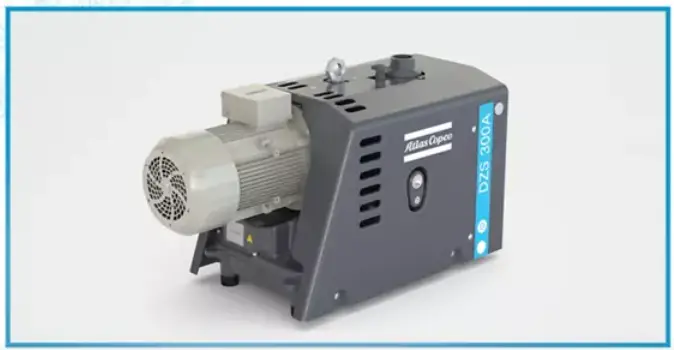

Řada DZS 065-300A – další stupeň suchých drápových vývěv
Suchá vakuová čerpadla Atlas Copco druhé generace řady DZS A jsou novým standardem účinnosti vakua. Tato aktualizovaná řada je o krok dále od předchozí generace a poskytuje vynikající vakuový výkon s vysokou rychlostí čerpání a hlubokými maximálními úrovněmi vakua. Suché jednozubové vývěvy řady DZS A se snadno udržují díky samostatnému a izolovanému čerpacímu prvku umožňujícímu rychlý přístup do čerpací komory. To zajišťuje snadný servis a údržbu na místě, což vám pomůže splnit vaše provozní cíle bez zpoždění v efektivitě.
Můžete si také vybrat z naší nové řady tlakových variant - řada DZS 065-300AP jsou spolehlivá dmychadla tlakových variant, které dodávají nízkotlaký vzduch. Jsou zvláště vhodné pro procesy, jako je pneumatická doprava.

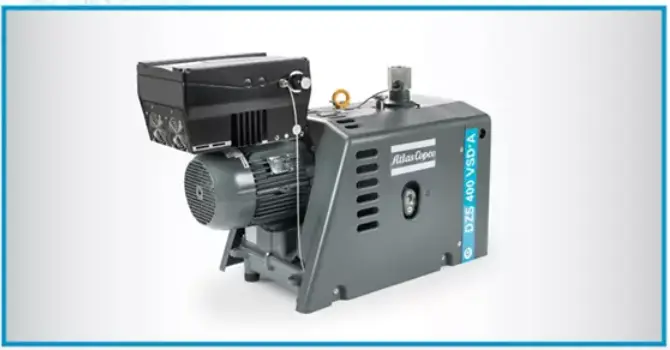

Řada DZS 100-400 VSD+A – Efektivní energeticky úsporné varianty
V rámci našeho neustálého úsilí o modernizaci našich produktových schopností a zaměření na energeticky úspornou účinnost přicházejí suché vývěvy DZS řady VSD+ A s několika vylepšeními. Od integrovaného invertorového pohonu VSD+ a řízení požadované hodnoty tlaku, které umožňuje vysokou produktivitu, až po nový chytrý modulární design, který umožňuje flexibilitu a snadnou údržbu, celá řada nabízí velký výkon a velké úspory energie.
Prostřednictvím Variable Speed Drive (VSD+) se přizpůsobuje měnící se poptávce ve výrobě a následně snižuje spotřebu energie. Z hlediska designu a struktury jsou kompaktní, robustní a robustní s malým půdorysem.
Mezi další výhody patří Smart Kit, který zabraňuje přehřátí a vzdálené připojení pro snadnější ovládání a chytré možnosti monitorování. K výkonu a zdraví pumpy můžete přistupovat na smartphonu pomocí připojení Bluetooth.
DZS 500-1000 V a DZS 600-1200 VSD+
DZS 500-1000 V série suchých drápových vývěv jsou bezkontaktní vývěvy s modulární konstrukcí skládající se z přihrádek. Díky speciální povrchové úpravě PEEKCOAT je toto čerpadlo vyrobeno pro nenáročné na údržbu a nepřetržitý provoz, díky čemuž je vhodné pro náročné aplikace s vysokým zatížením vodní párou.
Řada DZS 600-1200 VSD+ je jednostupňová, bezolejová, vzduchem chlazená a se zabudovanou technologií měniče VSD+. Čerpadlo může běžet při maximální úrovni vakua nepřetržitě bez přehřívání. Odolné a spolehlivé, poskytují také výkon po mnoho let. Pro drsné vakuové aplikace je to určitě volba suché vakuové čerpadlo.
Naše řada suchých drápů DZS je ideální pro několik aplikací:
• Plastové vytlačování
•Pneumatická doprava
•Potravinářské aplikace
• Centrální vakuové systémy
• Vysajte odpadní vodu
• Vyberte a umístěte
•Tisk
• Konverze papíru
• CNC frézování/upínání
•Tabák
Ovládání na dosah ruky – aplikace Atlas Copco VSD+
Aplikace Atlas Copco VSD+ je unikátní aplikace pro zařízení iOS a Android. Umožňuje ovládat a monitorovat vakuovou pumpu pomocí smartphonu. Aplikace VSD+ umožňuje snadné uvedení do provozu vaší vakuové pumpy DZS řady VSD+ A tím, že poskytuje 3 parametry – cílový tlak, zpoždění start/stop a úroveň zastavení.
Jediné, co musíte udělat, je spustit pumpu, připojit aplikaci VSD+ přes Bluetooth, zadat požadované parametry a vše je připraveno ke snadnému dálkovému ovládání pumpy.
Vylepšený výkon
Vyšší rychlost čerpání a zvýšená produktivita splňují náročné výrobní požadavky.
Vstupní zpětný ventil
Izoluje čerpadlo od procesu, když je čerpadlo vypnuté, čímž zabraňuje jakémukoli poškození způsobenému zpětným tokem.
Nižší hladina hluku
Přepracovaný tlumič výrazně snižuje hladinu hluku při zachování výkonu vakua.
Vzdálená konektivita
Užijte si snadný přístup k řídicím systémům čerpadel a aktualizacím na vašem smartphonu pro lepší monitorování.
Chytrá sada
Zabraňuje přehřátí vývěvy při maximálním vakuu a poskytuje lepší účinnost a sací průtok (pouze u VSD+ a multiclaw).
Široká škála variant
Suché vakuové pumpy DZS řady A se dodávají s motorem IE4 s pevnou rychlostí, holým hřídelem, tlakem a kyslíkem.
Technické specifikace produktu
DZS 065-300A, DZS 100-400 VSD+A
|
Jednotka |
DZS 065A |
DZS 150A |
DSZ 300A |
DZS 100 VSD+A |
DSZ 200 VSD+A | DSZ 400 VSD+A | ||
|
Výkon |
Špičková rychlost čerpání (50 Hz) |
m3h-1 / cfm |
65/38 |
150/88 |
300/176 |
105/62 |
189/111 |
398/234 |
|
Špičková rychlost čerpání (60 Hz) |
m3h-1 / cfm |
78/47 |
180/104 |
360/208 |
||||
|
Kontinuální vakuum |
mbar / torr |
50 / 37,5 |
50 / 37,5 |
140/105 |
50 / 37,5 |
50 / 37,5 |
140/105 |
|
|
Jmenovitý výkon motoru |
@ 50 Hz |
kW/hp |
1,8 / 2,0 |
3,7 / 5,0 |
6,2 / 8,3 |
3 kW / 5 koní |
5,5 kW / 7 koní |
11 kW / 15 koní |
|
@ 60 Hz |
kW/hp |
2,2 / 3,0 |
3,7 / 5,0 |
7,5 / 10,0 |
||||
|
@ RPM |
50Hz / 60Hz |
3000/3600 |
3000/3600 |
3000/3600 |
4500 |
3900 |
4200 |
|
|
Vakuové připojení |
Vstupní/výstupní připojení* |
G 1 1/4" |
G 1 1/4" nebo NPT-G 1 1/4" nebo NPT |
G 2 - G 1 1/4" nebo NPT |
G 1 1/4" nebo NPT-G 1 1/4"" nebo NPT |
G 1 1/4" nebo NPT-G 1 1/4" nebo NPT |
G 2" nebo NPT-G 1 1/4" nebo NPT |
|
|
Rozměry |
Š x V x D (50 Hz) |
mm |
401 x 475 x 879 |
401 x 475 x 897 |
501 x 567 x 1036 |
401 x 565 x 900 |
401 x 619 x 932 |
501 x 764 x 1087 |
|
Š x V x D (60 Hz) |
mm |
|||||||
|
Provozní údaje |
Napětí k dispozici |
V |
200/230/380 460/575 |
200/230/380 460/575 |
200/230/380 460/575 |
380/460 |
380/460 |
380/460 |
|
Šum (50Hz / 60Hz) |
dB(A) |
72/75 |
72/75 |
72/75 |
72/76 |
72/76 |
72/76 |
|
|
Provozní teplota |
°C / °F |
0 až 40 / 32 až 104 |
0 až 40 / 32 až 104 |
0 až 40 / 32 až 104 |
0 až 40 / 32 až 104 |
0 až 40 / 32 až 104 |
0 až 40 / 32 až 104 |
|
|
Kapacita oleje (převodovka) |
l / gal |
0,7 / 0,185 |
0,7 / 0,185 |
1,5 / 0,30 |
0,7 / 0,185 |
0,7 / 0,185 |
1,5 / 0,30 |
|
|
*60Hz a VSD+ A modely jsou dodávány s adaptéry NPT |
|
|
|
|||||
DZS 065-300AP
|
Jednotka |
DZS 065AP |
DZS 150AP | DZS 300AP | ||
|
Výkon |
Max. zdvihový objem (50 Hz) |
m3h-1 / cfm |
65/39 |
150/88 |
238/140 |
|
Max. zdvihový objem (60Hz) |
m3h-1 / cfm |
78/46 |
180/106 |
280/165 |
|
|
Max. výstupní tlak |
bar(g) |
1.8 |
2.3 |
2.3 |
|
|
Jmenovitý výkon motoru |
@ 50 Hz |
kW/hp |
3,7 / 5,0 |
11 / 14,75 |
19 / 25.5 |
|
@ 60 Hz |
kW/hp |
3,7 / 5,0 |
15 / 20.11 |
22 / 29.5 |
|
|
@ RPM |
50Hz / 60Hz |
3000/3600 |
3000/3600 |
3000/3600 |
|
|
Vakuové připojení |
Připojení vstupu a výstupu |
G 1 1/4” nebo NPT - G 1 1/4” nebo NPT |
G 1 1/4” nebo NPT - G 1 1/4” nebo NPT |
G 2 - G 1 1/4” nebo NPT |
|
|
Rozměry |
Š x V x D (50 Hz) |
mm |
401 x 672 x 988 |
401 x 672 x 1089 |
501 x 784 x 1310 |
|
Š x V x D (60 Hz) |
mm |
||||
|
Provozní údaje |
Napětí k dispozici |
V |
200/230/380/460/575 |
200/230/380/460/575 |
200/230/380/460/575 |
|
Provozní teplota |
°C / °F |
0 až 40 / 32 až 104 |
0 až 40 / 32 až 104 |
0 až 40 / 32 až 104 |
|
|
Kapacita oleje (převodovka) |
l / gal |
0,7 / 0,185 |
0,7 / 0,185 |
1,5 / 0,30 |
|
DZS 500-1000 V, DZS 600-1200 VSD+
|
Jednotka |
DZS 500 V |
DZS 1000 V |
DZS 600 VSD+ | DZS 1200 VSD+ | ||
|
Výkon |
Špičková rychlost čerpání (50 Hz) |
m3h-1 / cfm |
500/294 |
950/558 |
600/353 |
1140/670 |
|
Špičková rychlost čerpání (60 Hz) |
m3h-1 / cfm |
600/353 |
1140/670 |
|||
|
Kontinuální vakuum |
mbar / torr |
200/150 |
||||
|
Jmenovitý výkon motoru |
@ 50 Hz |
kW/hp |
9,2 / 12,3 |
18,5 / 25 |
11/14.7 |
22/30 |
|
@ 60 Hz |
kW/hp |
11/14.7 |
22/30 |
|||
|
@ RPM |
50Hz / 60Hz |
2850 / 3450 |
3450 |
|||
|
Vakuové připojení |
Připojení vstupu/výstupu |
**BSP(G)3"/2,5" |
DN100 PN6 /DN100 PN10 |
**BSP(G)3"/2,5" |
DN100 PN6 /DN100 PN10 |
|
|
Rozměry |
Š x V x D (50 Hz) |
mm |
586 x 845 x 1252 |
680 x 1240 x 1468 |
586 x 969 x 1362 |
680 x 1284 x 1460 |
|
Š x V x D (60 Hz) |
mm |
586 x 845 x 1310 |
680 x 1274 x 1434 |
|||
|
Provozní údaje |
Napětí k dispozici |
V |
400V 50Hz / 380V 60Hz / 460V 60Hz |
380V / 460V |
||
|
Šum (50Hz / 60Hz) |
dB(A) |
76/78 |
82/85 |
až 78 |
až 85 |
|
|
Provozní teplota |
°C / °F |
5~40 / 41~104 |
||||
|
Kapacita oleje (převodovka) |
l / gal |
1,5 / 0,4 |
2,8 / 0,7 |
1,5 / 0,4 |
2,8 / 0,7 |
|
